PICO-1.44inch-LCD-Display





I产品概述

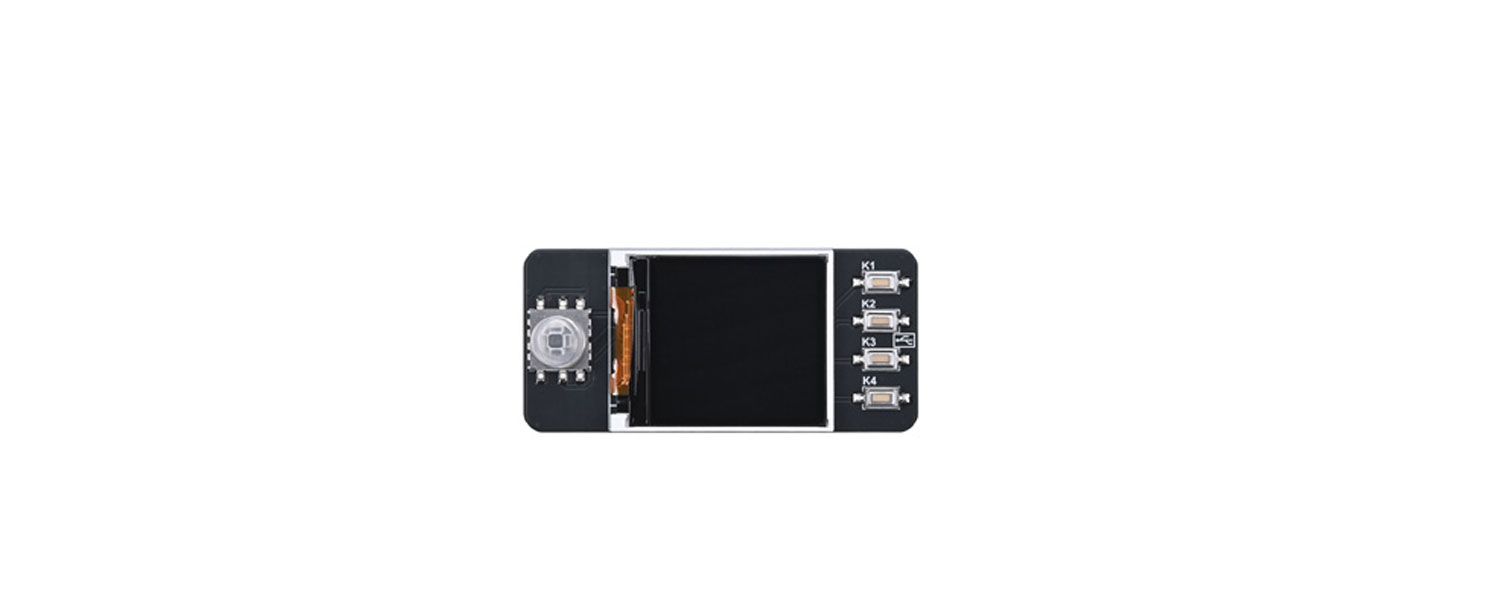

1.44 英寸 LCD 显示屏，分辨率为 128x128，适用于 Raspberry Pi Pico

本产品是一款 1.44 英寸 TFT LCD 显示屏，分辨率为 128x128。它带有一个集成的ST7735S控制器，并使用 SPI 接口。我们为 Raspberry Pi Pico 提供 C 和 Python 代码示例，允许您绘制点、线、矩形、圆形，并显示英文字母数字字符。

II 特点

·128*128分辨率
·SPI接口，引脚使用量极低
·内置ST7735S控制器
·板载1个纵杆（五向）和4个用户按钮
·可用于 Raspberry Pi Pico 开发板的开源示例程序

III产品参数

尺寸

65mm(长)*30.3mm(宽)

分辨率

128*128

显示颜色

RGB，65K 颜色

控制芯片

ST7735S

背光控制

LED

信号接口

SPI

工作电压

3.3V

IV产品使用

4.1 硬件接口配置

模块与 Raspberry Pi Pico 引脚定义表：

LCD 接口

引脚功能

描述

VCC

VSYS

VDD(3.3V)

GND

GND

GND

SDA

GP7

SPI 数据输入

SCK

GP6

SPI 时钟输入

CS

GP5

SPI 芯片选择，低电平有效

BL

GP13

背光控制

D/C

GP11

数据／命令选择（数据为高电平，命令为低电平）

RESET

GP12

显示复位，低电平有效

K1

GP8

用户按钮K1

K2

GP4

用户按钮K2

K3

GP3

用户按钮K3

K4

GP2

用户按钮K4

LEFT

GP16

操纵杆的左按钮

DOWN

GP20

操纵杆的向下按钮

RIGHT

GP19

操纵杆的右按钮

CENT

GP17

操纵杆的中心按钮

UP

GP18

操纵杆的向上按钮

             图4-1模块与Raspberry PiPico引脚定义表

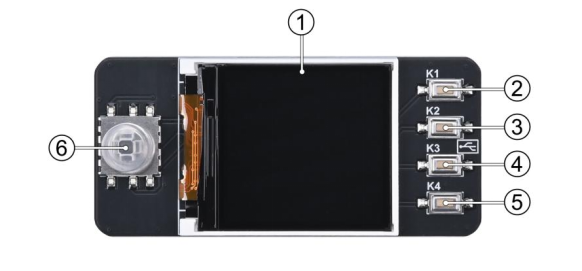

资源介绍如下图所示：

图4-1 PICO-1.44



①1.44英寸液晶显示屏 ②用户按钮K1 ③用户按钮K2
④用户按钮K3 ⑤用户按钮K4 ⑥用户纵杆



Ⅴ 附录

产品的注意事项

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。u
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
