Pico 1.3inch LCD Display



I产品概述

Pico 1.3 英寸 LCD 显示模块，240x240 SPI 屏幕，ST7789 控制器
这款 1.3 英寸 LCD 显示屏采用 SPI 接口，分辨率为 240 x 240，集成 ST7789 控制器，五向纵杆和四个按钮。我们为 Raspberry Pi Pico 提供演示代码

II 产品特点

  • 内置ST7789控制器
  • 240 x 240 分辨率
  • 使用 SPI 接口，需要更少的引脚
  • 提供 Raspberry Pi 和 Arduino 开发板的示例程序
  • 板载纵杆（5 方向）和 4 个按钮

III产品规格

3.1 接口定义

规格

详情

模型

Pico 1.3INCH LCD Display

芯片

ST7789

工作电压

3.3V

显示颜色

RGB 65K colors

分辨率

240 x 240

通信接口

4-线 SPI

LCD 显示区域

23.4mm (L) × 23.4mm (W)

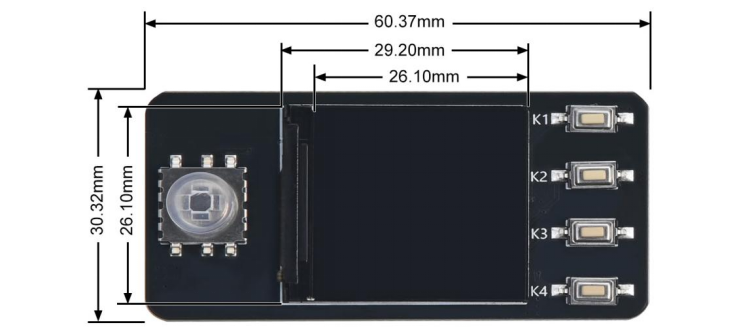

尺寸

29mm (L) × 26mm (W)

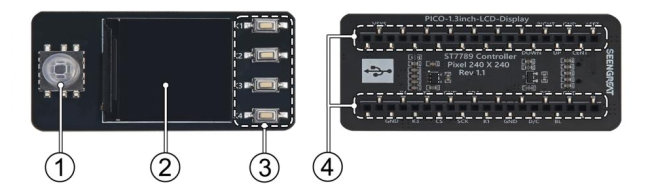

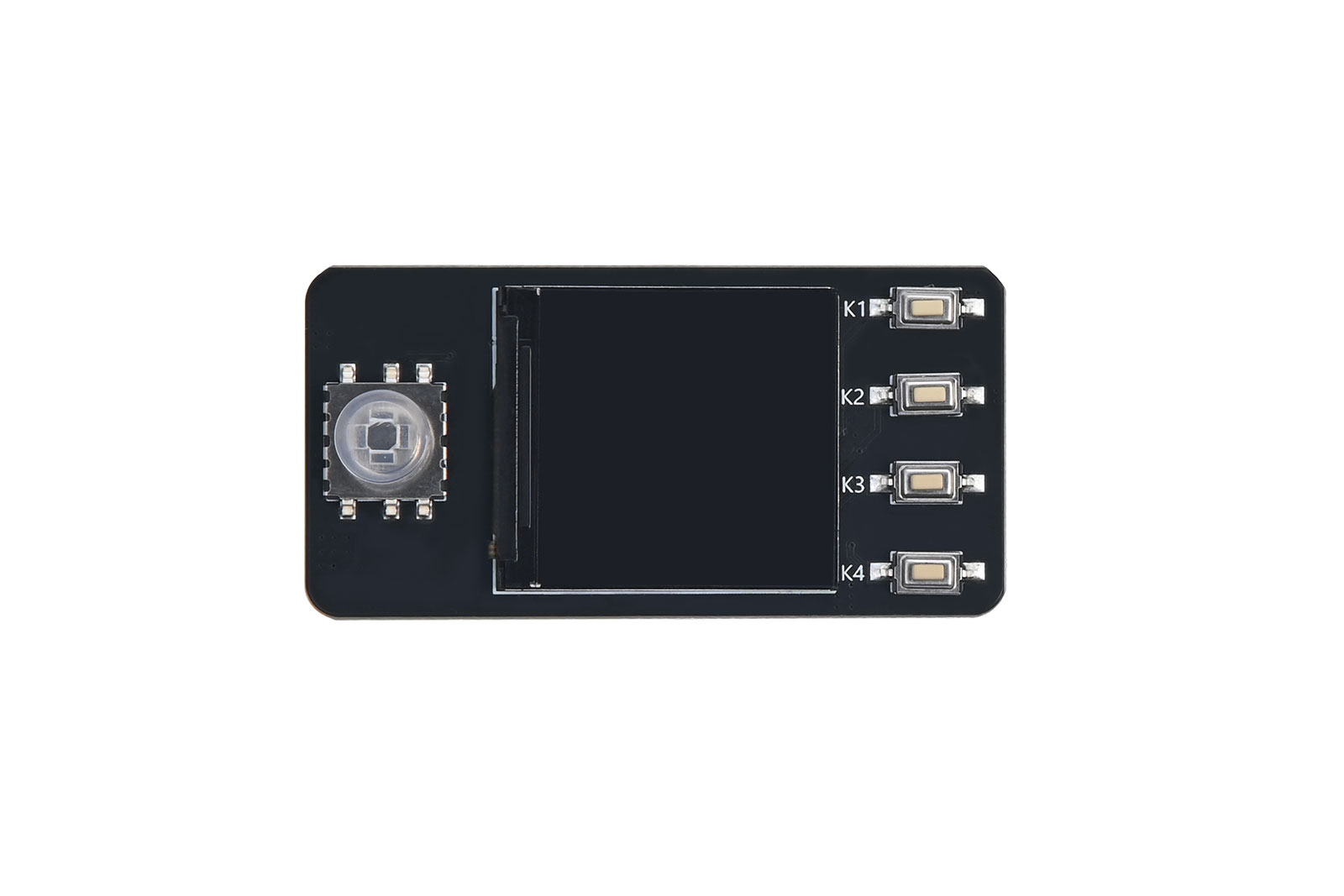

3.2 资源介绍如下图所示：





①5向摇杆 ②1.3英寸液晶显示屏 ③自定义功能按钮 ④1×20P SMD母头



3.3 硬件接口配置：

LCD接口

引脚功能

描述

VCC

VSYS

VDD(3.3V)

GND

GND

GND

SDA

GP7

SPI 数据输入

SCK

GP6

SPI时钟输入

CS

GP5

SPI 芯片选择，低电平激活

BL

GP13

背光控制

D/C

GP11

数据/命令控制引脚（高电平代表数据，低电平代表命令）

RESET

GP12

外部复位引脚（低电平复位）

K1

GP8

用户按钮K1

K2

GP4

用户按钮K2

K3

GP3

用户按钮K3

K4

GP2

用户按钮K4

LEFT

GP16

操纵杆的左按钮

DOWN

GP20

操纵杆的向下按钮

RIGHT

GP19

操纵杆的右按钮

CENT

GP17

操纵杆的中心按钮

UP

GP18

操纵杆的向上按钮

IV附录

产品注意事项

5.1.注意事项

  • 在充电状态下不要插拔模块
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2 技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
