7inch LCD display A



I产品概述

7英寸TFT电容触摸屏HDMI显示器，分辨率1024×600，兼容树莓派、Jetson Nano和Windows系统。



该产品是一款7英寸电容触摸屏显示器，配备HDMI接口，具有高性能和易用性。它结合了5点触控电容技术与1024x600高分辨率彩色显示，提供直观的用户界面和丰富的显示功能。该显示器还配备立体声双扬声器和3.5mm标准音频插孔，带来卓越的音频体验。此外，它支持多语言OSD（屏幕显示）菜单，机载的5个OSD控制按钮使用户能够轻松调整音量、亮度及其他参数

II 产品特点

  • 7英寸显示屏，设计紧凑便携，分辨率高达1024x600。
  • 电容触控技术，插即用设计，支持多达5点触控。
  • 设备内置3.5mm音频插孔和立体声双扬声器，提供卓越的音频体验。
  • 配备标准HDMI接口，兼容Raspberry Pi系列、Jetson Nano、Windows和Ubuntu等系统。
  • 双电源接口，适合USB供电能力不足的主板。
  • 支持多语言OSD菜单，配有5个OSD控制按钮，便于调整音量、亮度及其他设置。

III产品参数

参数

规格

类型

TFT

供应电压

5V

电力消耗

3.5W (最大6.5W)

视角

全视角

显示颜色

RGB

分辨率

1024x600 (像素)

显示区域

153.54mm x 85.63mm



Ⅳ 使用

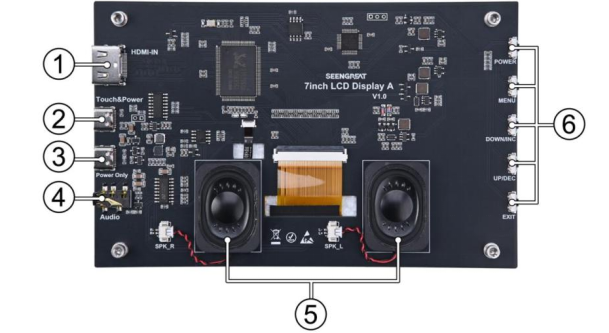

4.1、资源概述



①.HDMI 输入接口：用于将显示器与支持HDMI标准的设备相连接。

②.电源与触控接口连接器(Type C)：提供电源并支持触控功能。

③.仅电源连接器（类型C)：若通过 OSD菜单将屏幕音量调得过高，或者若主板USB 端口需要通过此连接器使用外部电源

 （建议使用5V/2A或更高规格的电源），则请使用此连接器。

④.3.5 毫米音频插孔：当耳机插入时，扬声器将静音，音频将被传输至耳机。

⑤.立体双扬声器：当耳机未连接时可输出音频。

⑥.OSD菜单按钮：用于通过屏幕显示(OSD)菜单进行导航和调整设置。

注意：如果通过OSD菜单将屏幕音量设置得过高（音量越大，扬声器功耗越高），或者主板的USB电源不足，建议通过“仅供电”连接器输入稍高的外部电源（推荐5V/2A或更高）。

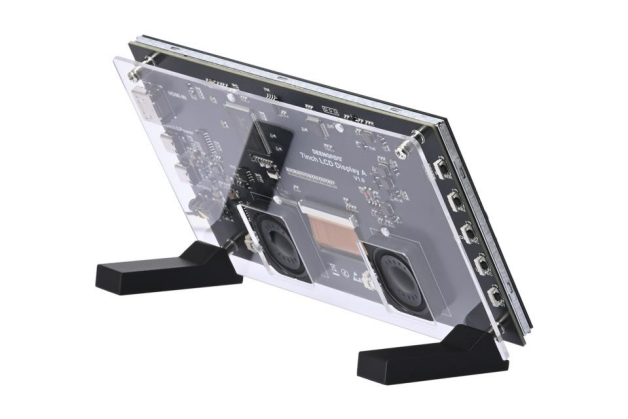

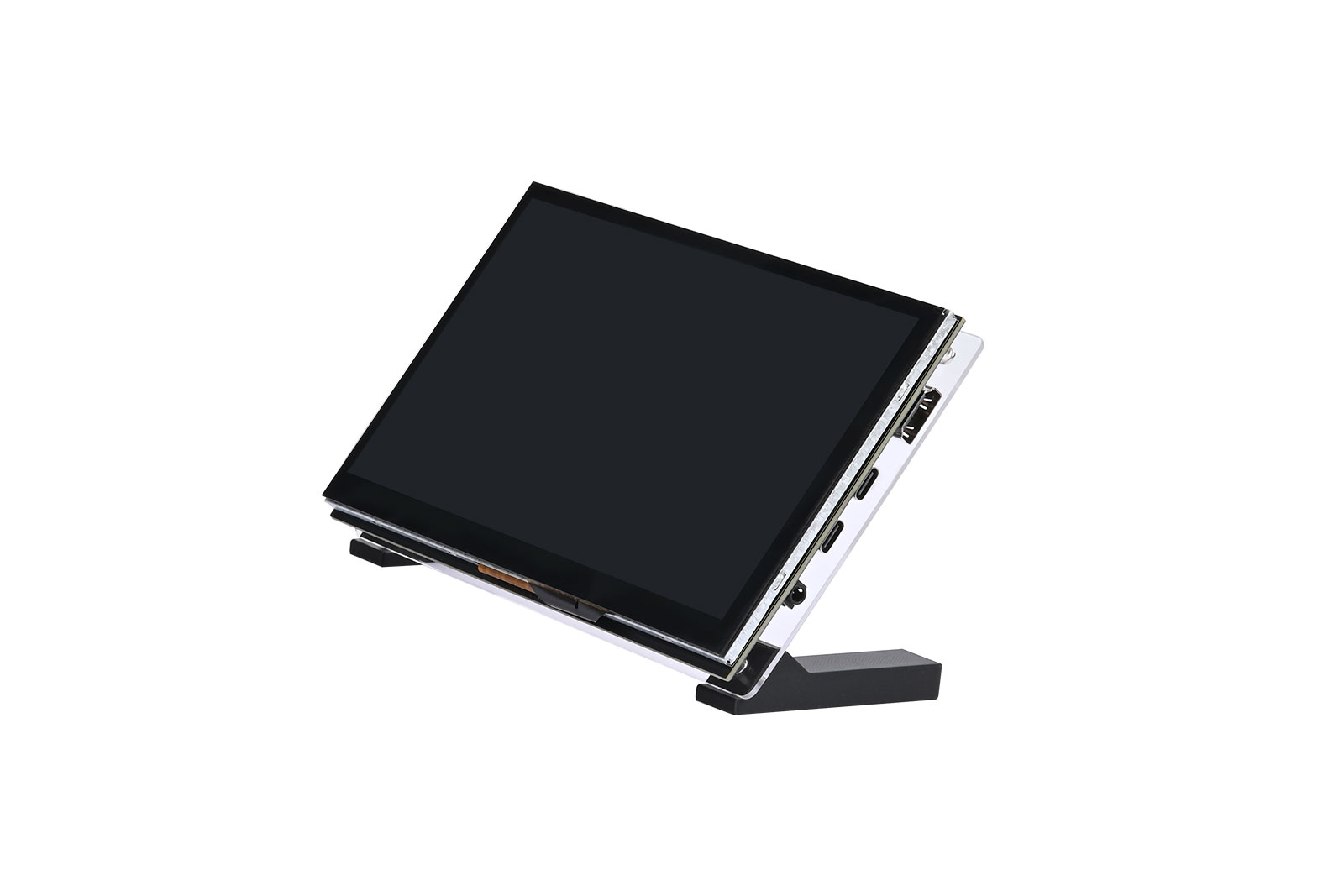

4.2、支架安装

附录

产品注意事项

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。





技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
