一、产品概述

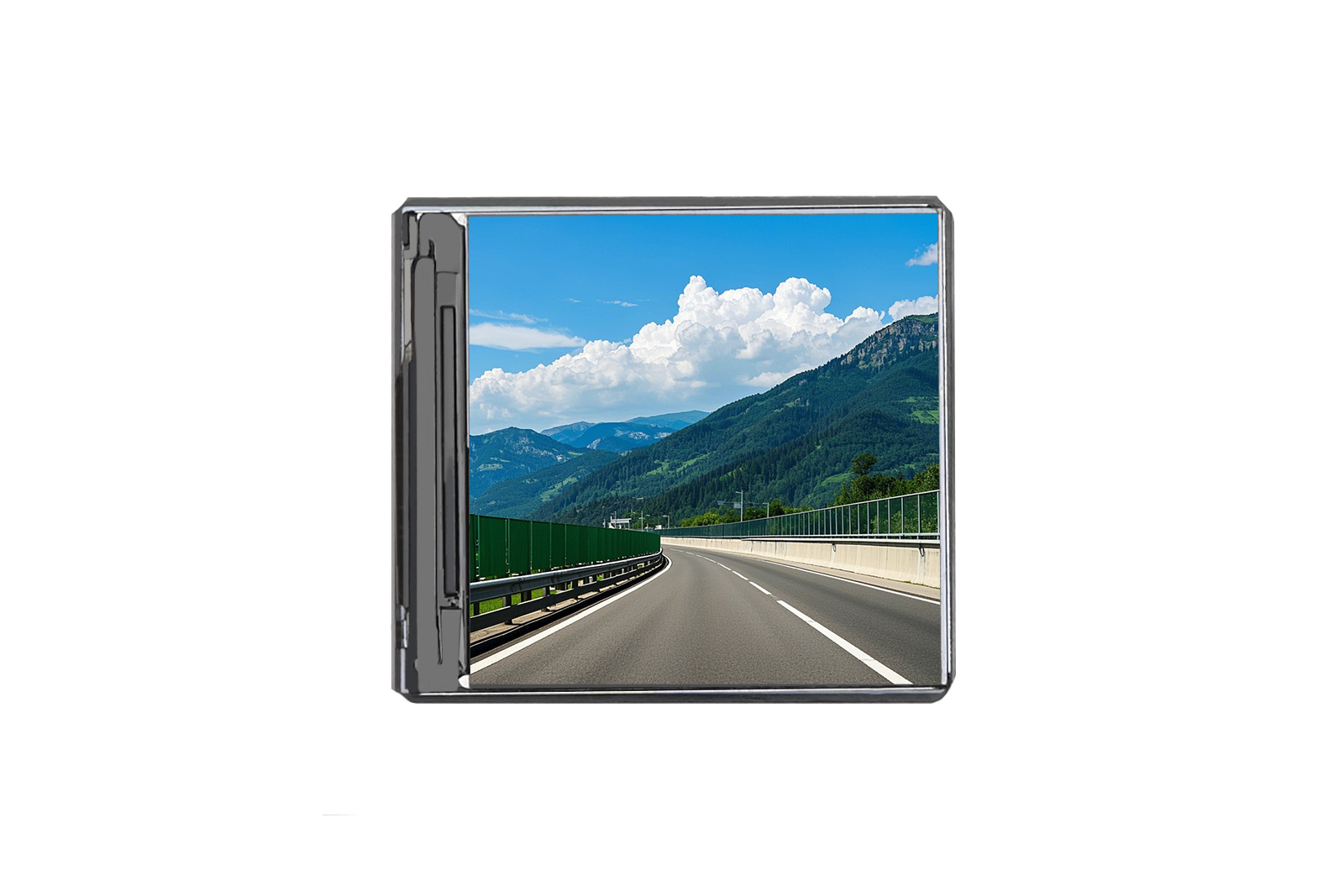

1.3英寸LCD显示模块，240×240 SPI屏幕，ST7789控制器

1.3英寸液晶显示屏模块是一款紧凑且高品质的屏幕，适用于各种DIY项目。该显示屏采用8针SPI接口，分辨率为240×240 ，由ST7789控制器驱动，确保运行流畅高效。它预焊有螺母铜柱，便于安装且稳定性好。
为树莓派和Arduino等平台提供示例代码。它可以绘制点、线、矩形和圆形，还能显示中英文图像和文字。具有更强的可玩性和DIY潜力 。

二、产品特点

内置ST7789控制器
分辨率达240×240
采用SPI接口，所需引脚更少
超紧凑尺寸，配有预焊接螺母，便于安装
为树莓派和Arduino开发板提供示例程序

三、产品规格

3.1 接口定义



规格 参数
型号 1.3 inch LCD HAT
主控芯片 ST7789
工作电压 3.3V
色彩显示 RGB 65K
分辨率 240X240
通信接口 4线SPI
安装孔直径 2.5mm
显示区域尺寸 23.4mm（长）X  23.4mm（宽）
整体尺寸 29mm（长）X  26mm（宽）

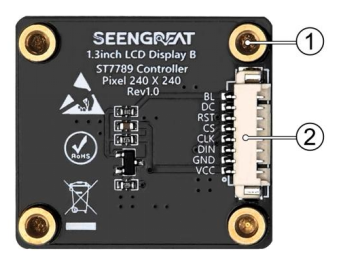

3.2 资源示意图





① M2.5固定螺母
② PH2.0-8P接口



Ⅳ 连接说明

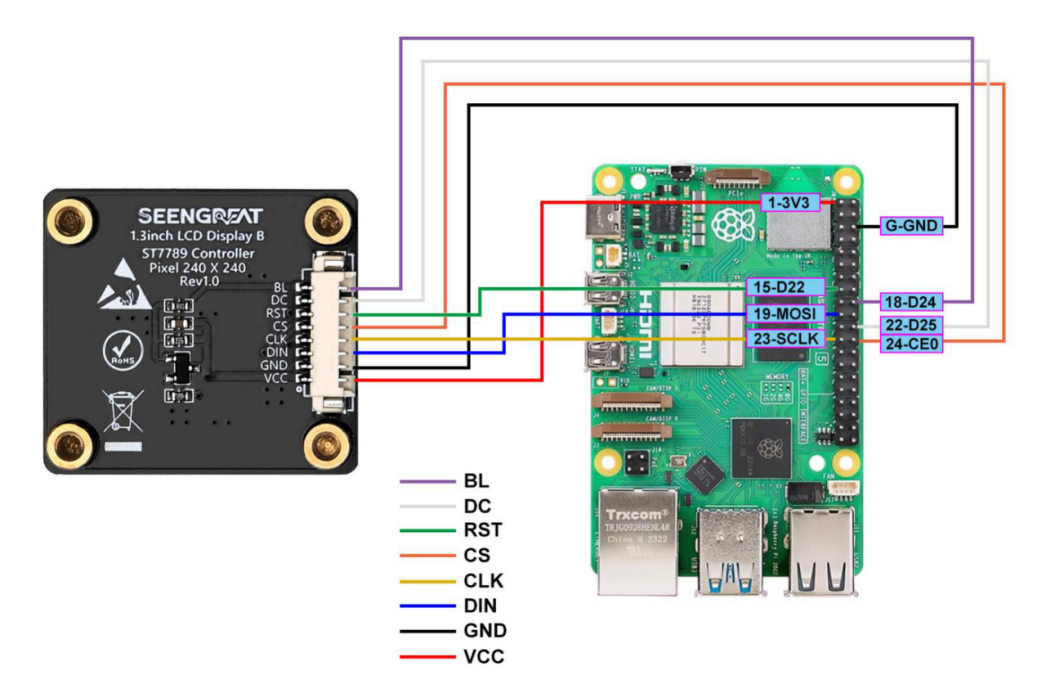

4.1 树莓派硬件连接



LCD 接口

引脚功能

BCM 编号

编号

VCC

3.3V

3.3V

3.3V

GND

GND

GND

GND

DIN

MOSI

10

14

CLK

SCLK

11

12

CS

CE0

8

10

RST

P2

27

2

DC

P6

25

6

BL

P5

24

5

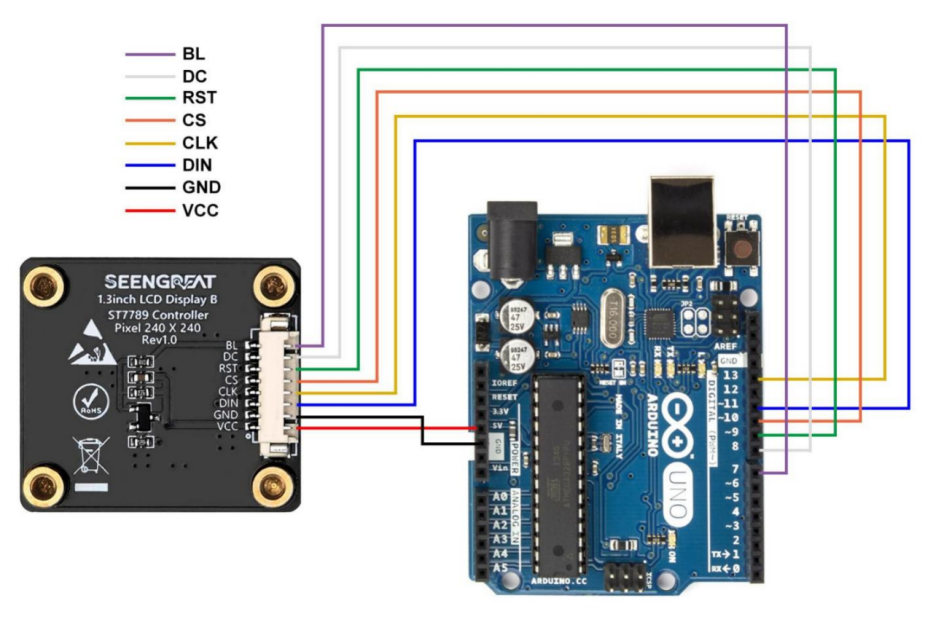

4.2 Arduino硬件连接

LCD 接口

Arduino UNO引脚

VCC

5V

GND

GND

DIN

D11

SCK

D13

CS

D10

RST

D9

DC

D8

BL

D7



Ⅴ 附录

产品注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
