2.42 OLED Display BW （B）





一、产品介绍

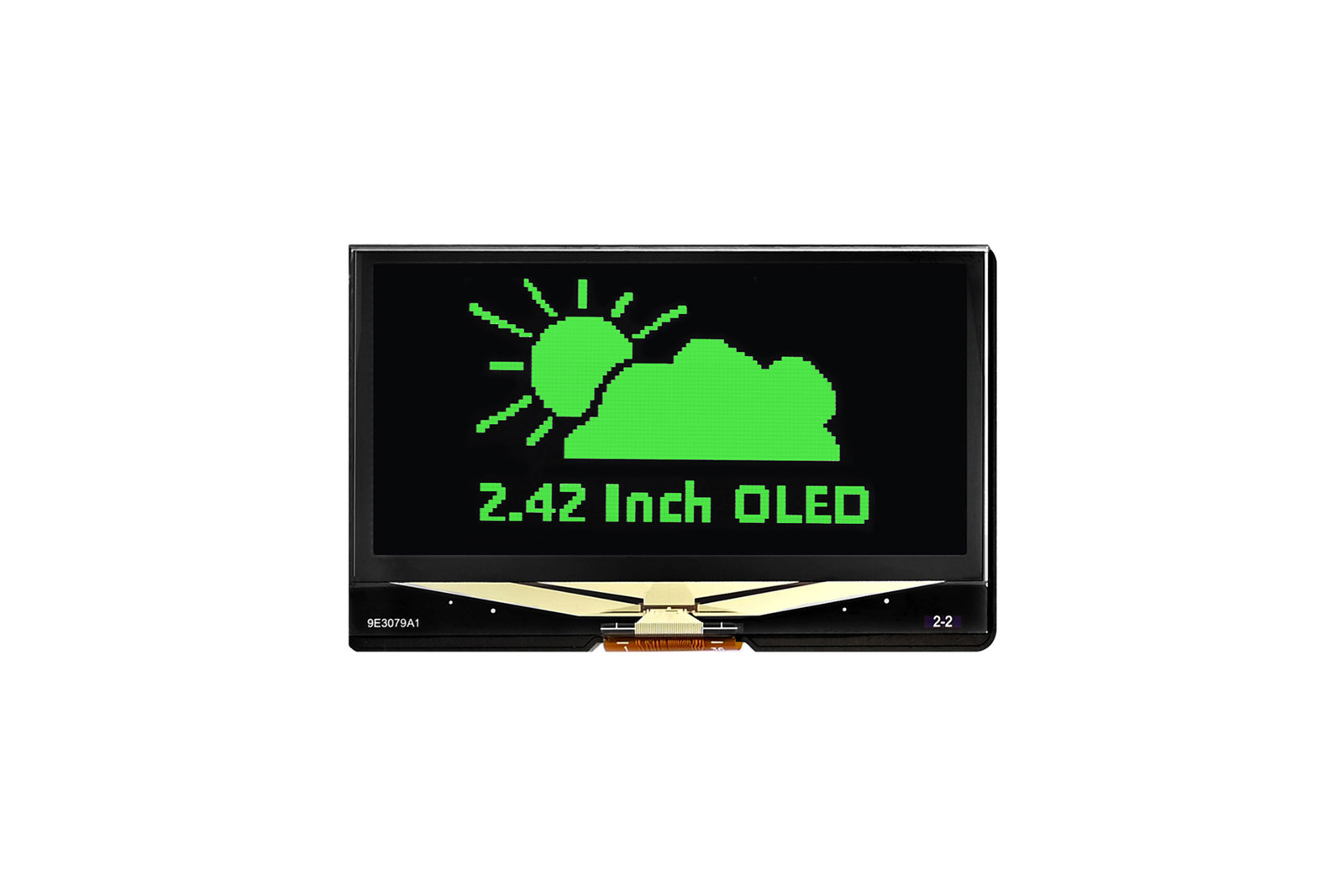

2.42英寸OLED屏 128 x 64像素 单色 黑白 支持SPI/I2C通信



二、产品详情

本产品为2.42英寸的OLED屏拓展模块，适用于Raspberry Pi系列主板、Arduino、STM32、ESP32等，我们提供树莓派的C和Python版本例程，以及Arduino、STM32和ESP32版本例程，例程可实现点、线、矩形、圆的绘画，还可进行英文数字字符以及图片的显示。

产品特性

  • 128 x 64像素
  • 支持SPI / I2C通信，搭配选择开关，可自由切换
  • 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
  • 提供可用于 Raspberry Pi、 Arduino、STM32、ESP32开发板的开源示例程序



产品参数

尺寸

A款：63mm(长) x 42.4mm(宽)

B款：62.1mm(长) x 39.2mm(宽)

像素

128 x 64

显示颜色

黑白

电平转换芯片

TXS0108EPWR

信号接口

SPI / I2C

供电电压

3.3V/5V

OLED显示区域

55.01mm (W)* 27.49mm (H)

驱动芯片

SSD1309



资源简介



























①SPI/I2C通信方式选择开关

②OLED屏连接器

③电平转换芯片TXS0108

④SPI/I2C控制接口1.25mm间距连接器

⑤SPI/I2C控制接口2.54mm间距排针



接口定义

VCC

电源正（3.3V/5V）

GND

电源地

DIN

SPI主输出从输入 / I2C 数据线

CLK

SPI串行时钟 / I2C 时钟线

CS

片选引脚（低电平有效）

D/C

数据/命令控制引脚（高电平表示数据，低电平表示命令）

RST

外部复位引脚（低电平复位）



外形尺寸

B款尺寸图



三、配件清单

1、2.42inch OLED Display BW(A)/2.42inch OLED Display BW(B)  x1

2、GH1.25 7P转杜邦母头连接线 20cm  x1
