1.54 inch E-Paper Display RBW

I产品概述

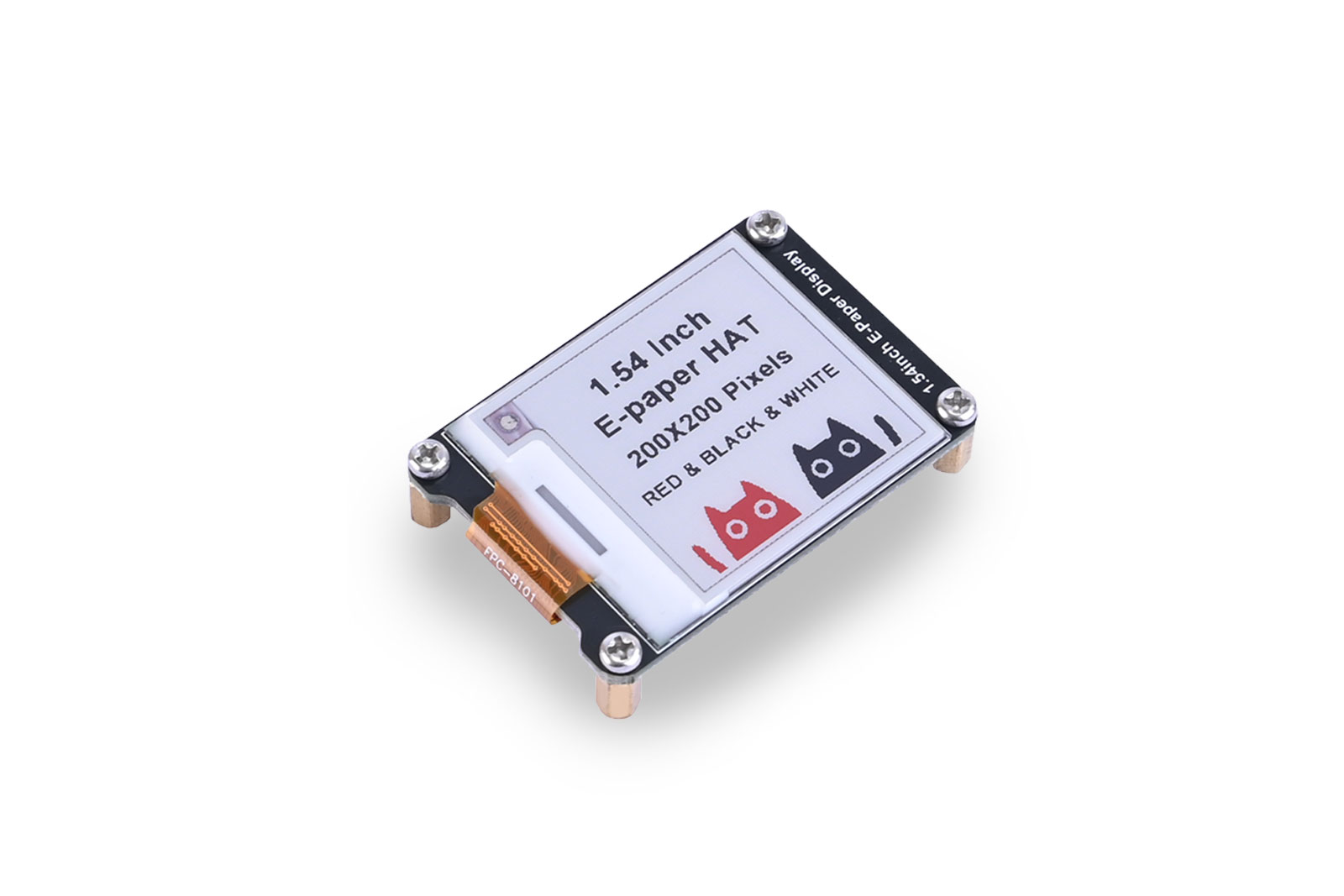

1.54英寸电子墨水显示屏 200 x 200像素三色红、黑、白电子纸电子标签
本产品是一款1.54英寸红黑白三色电子墨水屏扩展模块，适用于树莓派系列、Arduino、STM32等主控板。我们提供 Raspberry Pi 的 C 和 Python 版本演示代码以及 Arduino、STM32、ESP32 的示例程序。示例程序可实现图片显示、英文和数字字符显示，以及点、线、矩形、圆形的绘制。

II 产品特点

200 x 200像素，可显示红、黑、白三种颜色
SPI接口，引脚使用量极少
板载电平转换芯片，兼容3.3V和5V单片机接口
可用于 Raspberry Pi、Arduino、STM32 和 ESP32 开发板的开源示例程序

Ⅲ 产品规格

尺寸	48mm (长) x 33mm (宽)
螺丝尺寸	M2.5
像素	200 x 200
颜色显示	三色显示(红，黑，白)
电平转换芯片	TXS0108EPWR
信号接口	SPI
电源电压	3.3V/5V
LCD 显示区域	27mm (长) x 27mm (宽)
灰度	2
全局刷新时间	20S(4线SPI状态)
功耗	7.5mW
待机功耗	0.003mW

Ⅳ 产品使用

4.1 电子纸使用注意事项：

避免阳光直射。电子纸在强光下会显示颗粒，即微胶囊中的带电颗粒在强光下会变干，然后失去活性，无法刷新。这种情况是不可逆的。同时，必须采取防潮防水措施，严格按照规范要求的温湿度范围进行作。如果电子纸长时间不使用，需要倒置放置，屏幕应以全白屏放置。
电子纸刷新后，需要设置睡眠模式，或设置睡眠模式后关闭电源。SPI串口电子纸的刷新间隔至少为180s，尤其是大尺寸电子纸，如果间隔时间太短，会出现残影，从而影响电子纸的显示效果。
为了减少残影，建议在5次部分刷新后添加黑白全屏刷新显示，并增加刷新间隔。
如果电子纸长时间不刷新，必须关机或进入深度睡眠模式
EPD面板/组件由玻璃和塑料等易碎材料制成，跌落可能会破裂或破裂。请小心处理。请勿对 EPD 面板施加弯曲或扭曲等力。
高温、高湿度、阳光或荧光灯可能会降低环保署面板的性能。请勿将未受保护的 EPD 面板长时间暴露在高温、高湿、阳光或荧光灯下。请将 EPD 面板存放在仓库和原包装的可控环境中。

本产品提供的所有演示代码都是基于4线SPI模式，因此开发板背面的BS选择开关默认设置为“0”。电子墨水屏模块的引脚定义如下:

VCC	3.3V&5V
GND	电源接地
RST	外部复位（低电平复位）
BUSY	忙碌状态输出（高级别指示忙碌）
D/C	数据／指令控制（数据为高级别，指令为低级别）
MOSI	SPI 通信MOSI 引脚
CS	SPI芯片选择 (Low-level active)
CLK	SPI通信 SCK 引脚

表4-1：电子墨水显示模块引脚定义

4.2 模块资源概况

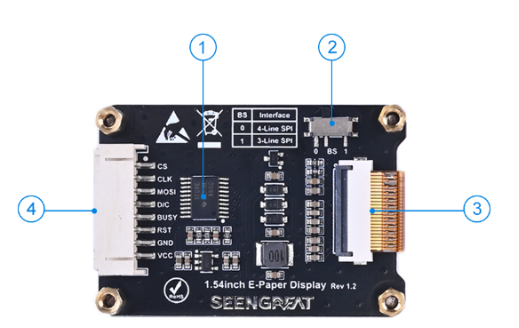

模块资源概况如下面的图所示：

①　TXS0108 级别转换芯片②　SPI 线路选择开关③　电子墨水显示连接器④　SPI 控制接口连接器

4.3 Raspberry Pi 演示代码使用

由于 bookworm 系统不再支持 wiringpi 库，该系统的示例程序使用 lgpio 库，而 bullseye 系统则可以使用 wiringpi 库版本的示例程序。

4.3.1、Raspberry Pi 平台接口定义

对于 Raspberry Pi，bullseye 系统的示例程序使用 wiringPi 引脚定义，而 bookworm 系统使用 BCM 编号的引脚定义。E-Ink 显示屏与 Raspberry Pi 之间的连接如下（同时使用 wiringPi 和 BCM 引脚编号）：

电子墨水显示接口	wiringPi 编号	BCM 编号
VCC
GND
RST	P0	17
BUSY	P5	24
D/C	P6	25
MOSI	MOSI/P12	10
CLK	SCLK/P14	11
CS	CE0/P10	8

表 4-2 电子墨水显示器与 Raspberry Pi 连接引脚定义

4.4 Arduino接口配置说明表4-3为Arduino Mega与墨水屏之间的接线定义：

	Arduino Mega
VCC	5V
GND	GND
RST	D9
BUSY	D10
D/C	D8
MOSI	D51
CLK	D52
CS	D53

表4-3 针对墨水屏和Arduino Mega的引脚定义

表4-4是Arduino Uno与墨水屏之间的接线定义：

电子纸显示接口	Arduino Uno
VCC	5V
GND	GND
RST	D9
BUSY	D8
D/C	D10
MOSI	D13
CLK	D12
CS	D11

表4-4 针对墨水屏和Arduino Uno的引脚定义

4.5 STM32接口配置描述

电子纸显示接口	STM32 接口
VCC	3.3V
GND	GND
RST	PA11
BUSY	PA12
D/C	PA8
MOSI	PB15
CLK	PB13
CS	PB12

4.6 ESP32接口配置描述

电子墨水屏幕界面	ESP32 接口
VCC	3.3V
GND	GND
RST	IO33
BUSY	IO13
D/C	IO14
MOSI	IO23
CLK	IO18
CS	IO17

Ⅴ 相关链接

Python 的图像库如果用户需要实现额外的功能，他们可以访问官方网站进行学习： https://pillow.readthedocs.io/en/latest/handbook/index.html

产品注意事项

在通电状态下，不要插拔模块。
遵循产品上提供的所有警告和指南。
保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
不要在多尘或肮脏的环境中使用或存放产品。
避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
不要使用有机溶剂或腐蚀性液体清洁产品。
请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
