1.54inch E-Paper







Ⅰ、产品概述

1.54英寸电子墨水显示屏具有200x200像素分辨率，提供快速刷新率、低功耗、护眼、宽视角、高对比度，是单色电子纸电子标签。

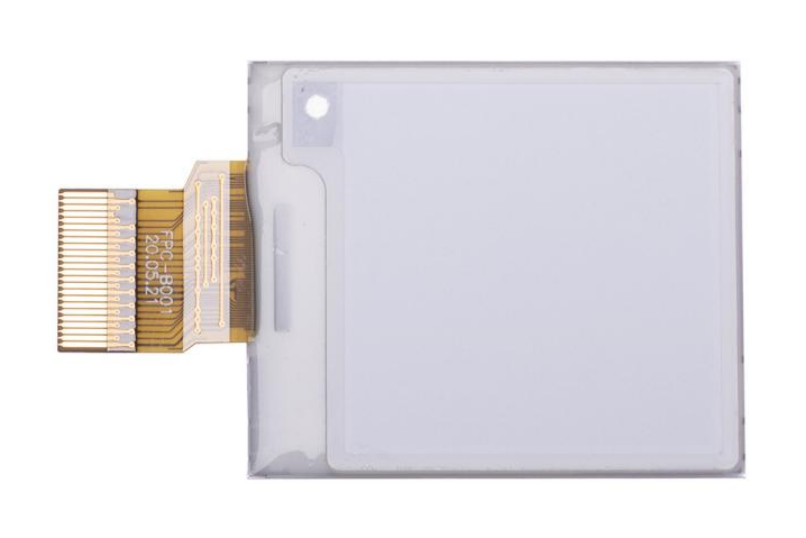

本产品是一款1.54英寸的电子纸显示器，能够显示黑白颜色。它具有 200x200 像素分辨率，并通过 SPI 接口进行通信，支持部分刷新。它具有超低功耗、宽视角以及即使在断电时也能保留显示的能力，是货架标签和工业仪器等应用的理想选择。

Ⅱ、产品特点

  • 无需背光;即使在关机时也可以保持上次更新的显示内容。
  • 超低功耗;仅在刷新期间消耗电量。
  • 视角宽，视角超过170度。
  • 反光显示屏;它不会自行发光。

Ⅲ、产品规格

工作电压

3.3V

尺寸

37.32mm*31.8mm

形状大小

27mm*27mm

分辨率

200*200

显示颜色

黑、白

通信接口

SPI

灰度

4

运行温度

0℃～50℃

FPC 接口

0.5mm 间距 24 引脚

显示方向

水平、垂直

完全刷新时间

2s

快速刷新时间

1.5s

部分刷新时间

0.26s

功耗

4.5mW

待机功耗

0.003mW

刷新过程说明（刷新时间：从屏幕开始显示活动到图像稳定显示的整个过程）：
（1）全屏刷新：刷新时间：刷新过程中屏幕多次闪烁。
（2）快速刷新：刷新时间：刷新过程中屏幕闪烁一次。
（3）部分刷新：刷新时间：刷新过程中屏幕不闪烁。

Ⅳ、产品使用

4.1、与通用驱动板一起使用

本产品可与我们的通用驱动板一起使用（用户需单独购买）。这款电子墨水屏适用于树莓派系列板卡、Arduino、STM32等平台。我们为 Raspberry Pi 上的 C 和 Python 版本以及 Arduino 和 STM32 提供示例程序。这些示例程序可以绘制点、线、矩形和圆形，还可以显示英文字母、数字和图像。

4.1.1、通用驱动板说明
本电子墨水屏的详细参数和用法，请参考本产品WIKI上的数据手册文档。
更多关于神贵品牌驱动板的详情，请访问我公司主页：https://seengreat.com。
4.1.2、通用驱动板的使用方法
如果您已经拥有通用驾驶板，请访问以下地址了解更多详细信息。https：//seengreat.com/wiki/

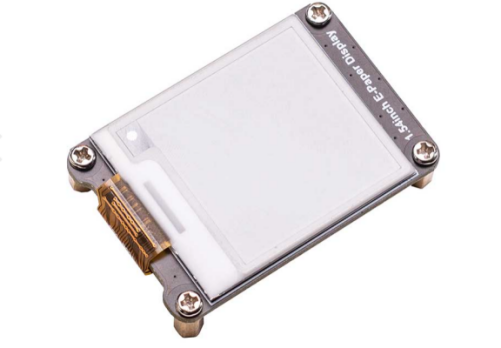

4.2、与内置屏幕驱动板一起使用

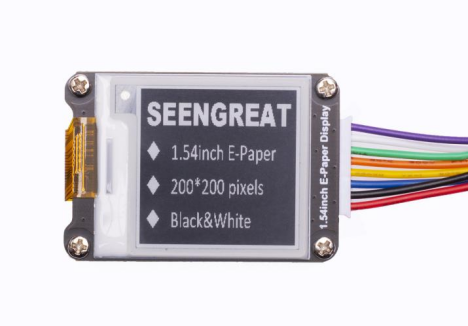

如果您喜欢更方便的解决方案，您还可以探索我们的 1.54 英寸电子纸显示器产品。在这款产品中，我们将1.54英寸的电子纸显示屏与内置驱动模块相结合，使其更加方便和人性化。有关详细信息，请访问：https://seengreat.com/product/1438/1-54inch-e-ink-display-module。



V 相关链接
5.1、Python 的映像库
如果用户需要实现额外的功能，他们可以在 https://pillow.readthedocs.io/en/latest/handbook/index.html 访问官方网站了解更多信息。



产品注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。



技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
