M.2 NVMe 以太网供电扩展板+（M.2 NVMe PoE HAT+）



I 产品概述

树莓派 5 NVMe 协议 M.2 SSD 接口，带 PoE 扩展板（树莓派 HAT+ 协议）

M.2 NVMe PoE HAT 是一款专为 Raspberry Pi 5 设计的 PCIe 转 M.2 和 PoE 电源解决方案。该板兼容 2230/2242/2260/2280 M.2 SSD 尺寸，并支持 Gen2 和 Gen3 模式，使得 Raspberry Pi 5 可以直接通过 SSD 启动。该产品与符合 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机无缝兼容，通过单根以太网电缆同时提供电源和网络连接。该板基于 HAT 标准设计，操作简便，可直接连接到 Raspberry Pi 的 40 针扩展接口。

II 产品特点

  • PoE以太网电源：支持IEEE 802.3af/at PoE网络标准。
  • 隔离电源设计：具有为PoE提供的开关模式隔离电源解决方案。
  • 电源输出：提供5V和12V电源输出，最大总输出约为22.5W。
  • M.2兼容性：支持带有M.2 M键边缘连接器的设备。
  • SSD形态因子支持：兼容2230、2242、2260和2280 SSD尺寸。
  • PCIe支持：支持Gen2和Gen3模式。
  • NVMe SSD启动支持：支持通过NVMe SSD启动Raspberry Pi 5。
  • HAT+标准合规性：设计遵循HAT+标准，支持Raspberry Pi软件/硬件自动检测。

Ⅲ 产品参数

参数

规格

PCIe支持的模式

Gen2, Gen3

支持的协议

NVMe

支持的SSD 型号

2230, 2242, 2260, 2280

SSD连接器

M.2 M Key

PoE 输入电压

37V ~ 57V

输出电压

5V, 12V

最大输出功率

22.5W (5V/4.5A), up to 5V/4.85A ，在极端条件下

网络标准

IEEE 802.3af/at PoE

尺寸

88mm (长) x 56mm (宽)

重量

42g (不包括配件)

Ⅳ 使用

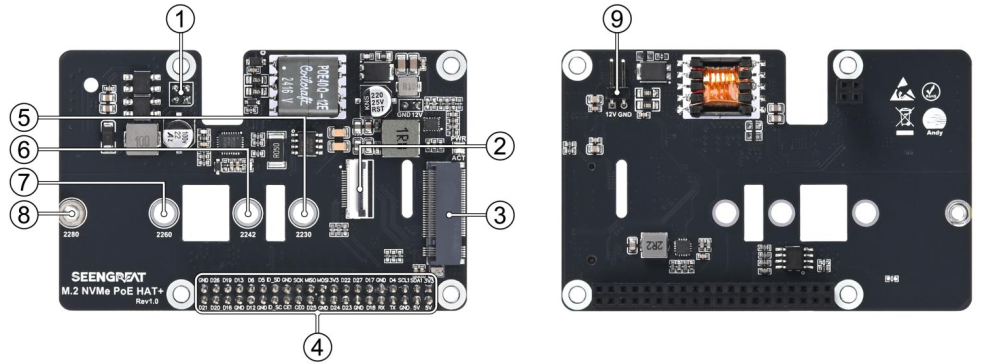

4.1、资源概述

①树莓派 5 PoE 电源输入接头：通过 PoE 为 树莓派 5 提供电源输入。
②PCIe 16P FPC 连接器：用于通过柔性印刷电缆连接 PCIe 接口。
③M-Key 插槽：支持 NVMe 协议的 M.2 SSD 插槽。
④Raspberry Pi 40 针扩展接头：兼容 Raspberry Pi 的标准 GPIO 接头。
⑤2230 SSD 安装孔：固定 2230 尺寸的 SSD。
⑥2242 SSD 安装孔：固定 2242 尺寸的 SSD。
⑦2260 SSD 安装孔：固定 2260 尺寸的 SSD。
⑧2280 SSD 安装孔：固定 2280 尺寸的 SSD。
⑨12V 输出引脚：为外部设备提供 12V 电源输出。

4.2、产品使用

本产品通过 16 针带状电缆连接到 Raspberry Pi 5 侧面 FPC 连接器上的 PCIe 接口。 它使用四个带有螺钉和螺母的固定孔牢固地安装到 Raspberry Pi 5 上，允许插入 SSD 以扩展存储空间。该产品采用NVMe协议PCIe接口，与传统的SD卡和USB存储相比，提供更高的带宽和性能。支持M.2 NVMe SSD和多种M.2 SSD型号（如2230、2242、2260、2280），保证了强大的兼容性。安装和配置简单明了，使开发人员和爱好者都能轻松享受高速存储的好处和便利。

4.3、产品安装

1. 将四个安装柱固定到 Raspberry Pi 5 上的四个安装孔上。

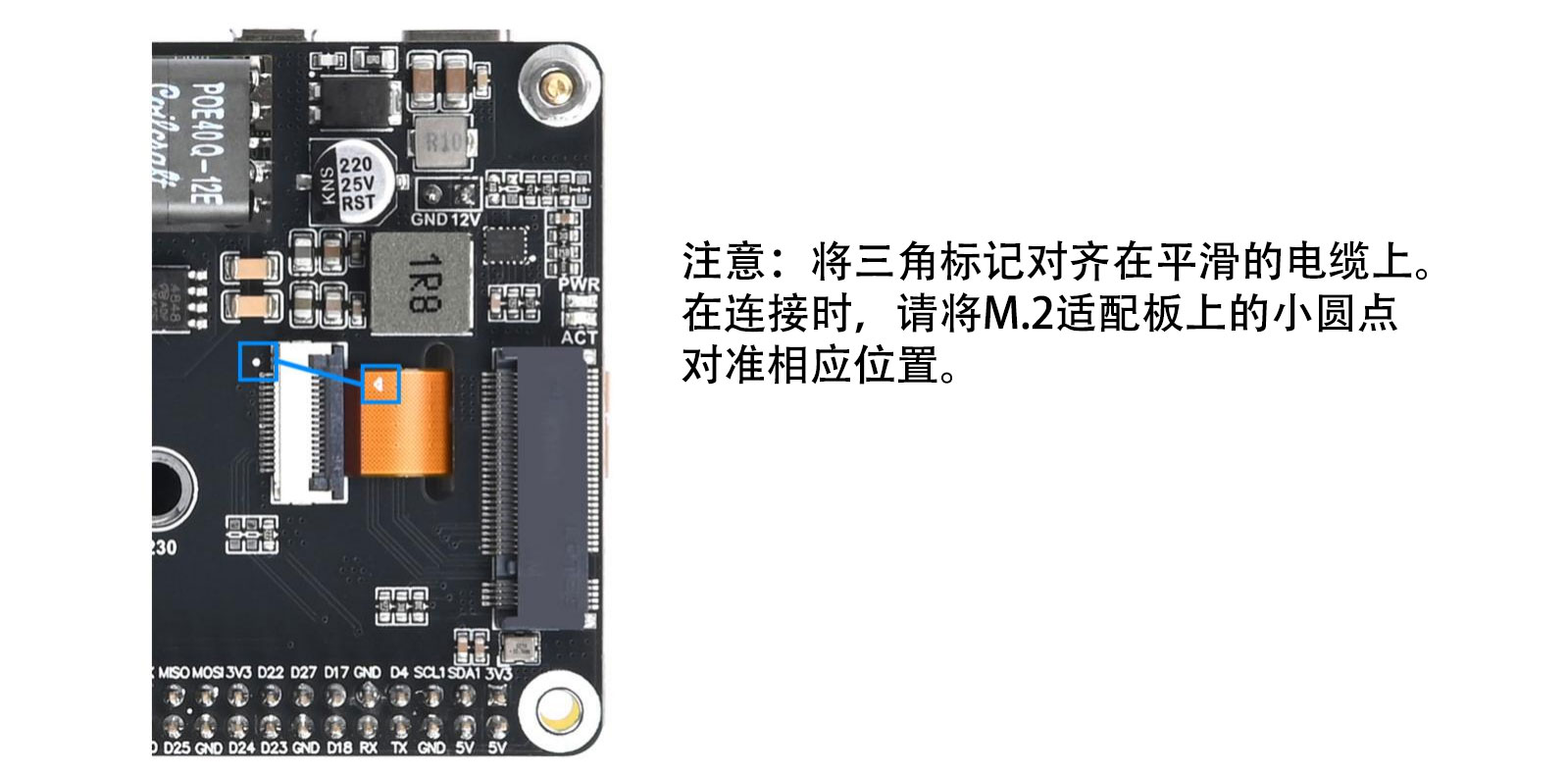

2.将 16 针带状电缆连接到板上的 PCIe 16 针翻盖 FPC 连接器（参见图资源概述中的第（2）项）。确保带状电缆上的三角形标记与板上的圆形标记相对应，如图所示。

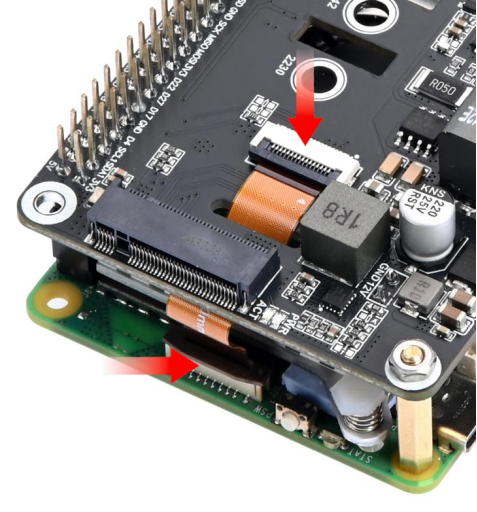

3.使用安装柱将产品和 Raspberry Pi 5 组装在一起。将带状电缆的另一端连接到 Raspberry Pi 5 电路板侧面的 FPC 连接器。安装完成，如图所示。

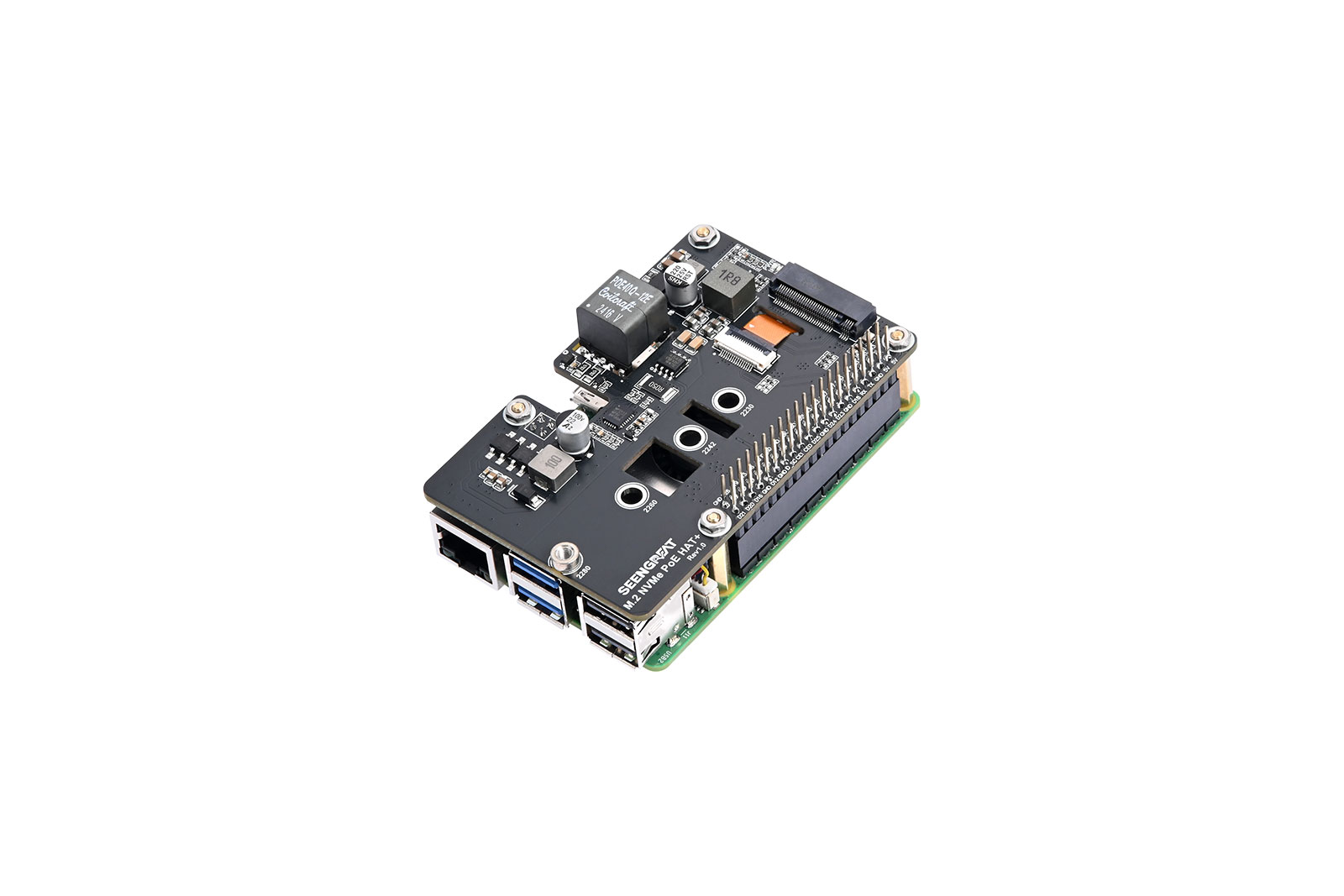

完成的组装图

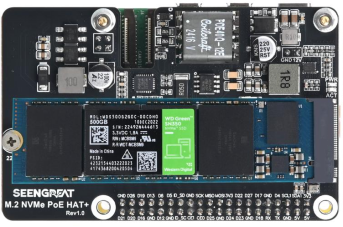

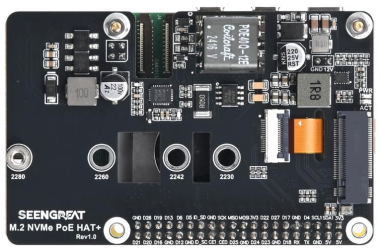

4.如图所示，将 SSD 的型号与板上相应的安装孔对齐来安装 SSD。

注意：
如果您的 SSD 已经安载到 Raspberry Pi 系统上，并且在使用 Raspberry Pi Imager 工具下载系统之前没有卸载，则 Raspberry Pi Imager 可能无法检测到 SSD，从而阻止系统下载。您需要卸载 SSD;有关详细信息，请参阅产品 WIKI 页面。

如果您遇到硬盘无法识别的问题，并且您在“config.txt”文件中添加了语句“dtparam=nvme”，您可以尝试添加语句“dtparam=pciex1_gen=3”以启用 PCIe Gen3。然后，重新启动并检查硬盘是否被识别。详细步骤请参考WIKI页面。

我们已经测试了大多数 SSD，但某些 SSD 与我们的产品存在兼容性问题。您可以通过以下链接参考某些 SSD 型号的官方兼容性测试：NVMe 兼容性列表 - Pineberry Pi Documentaton

4.4有关产品的更多详细信息，请访问：

WIKI：https://seengreat.com/wiki/166/



产品注意事项和维护

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。



维护

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部



技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
