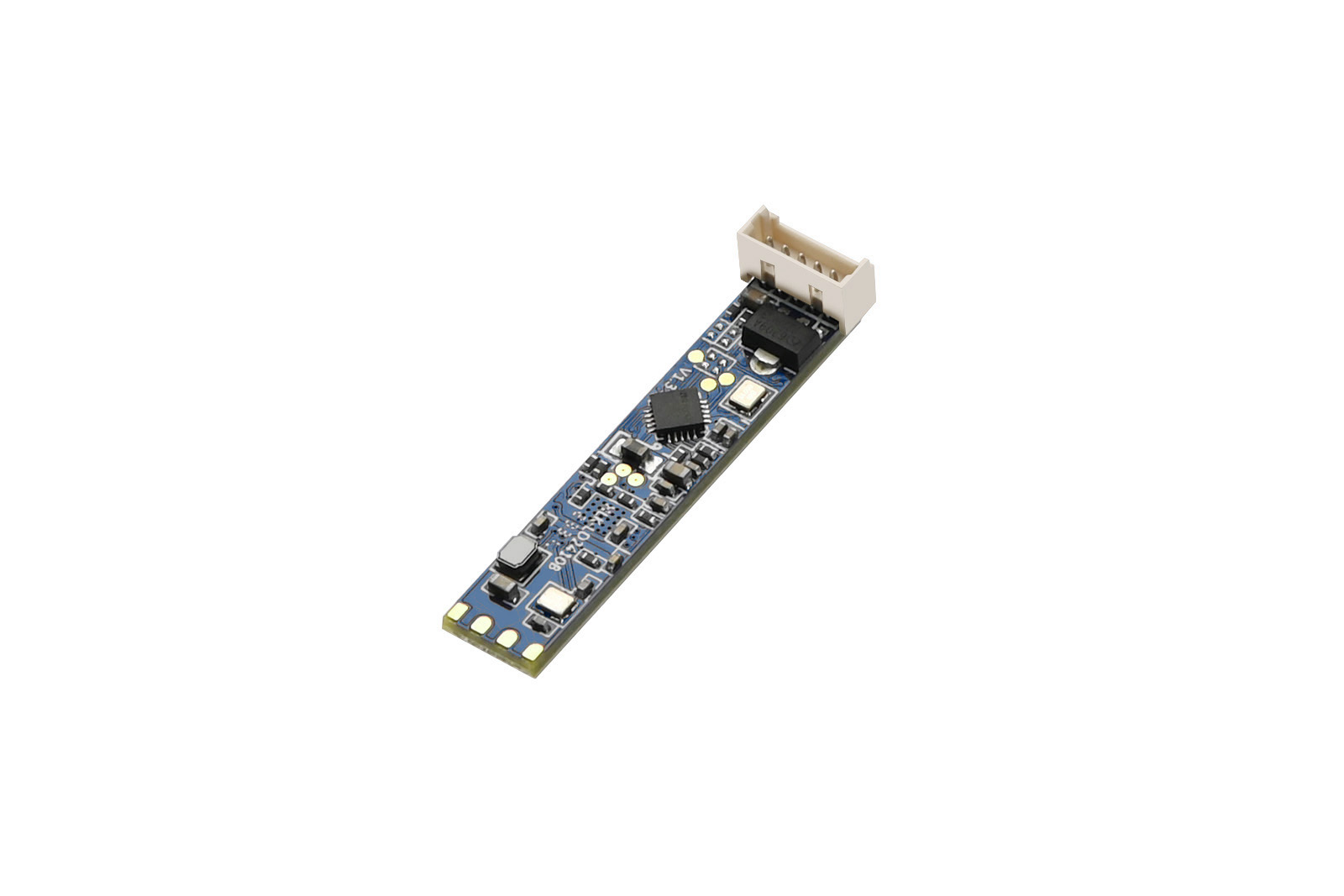

微波雷达人体存在传感器（LD2410）
LD2410 是一款高灵敏度 24GHz 人体存在传感模块。其工作原理利用FMCW调制连续波来检测指定空间内的人体目标。通过雷达信号处理和精确的人体感知算法，实现高灵敏度的人体存在检测，能够识别运动和静态状态下的人体活动。它还可以计算目标距离等辅助信息。
该产品主要针对室内场景设计，用于检测该区域是否存在人体移动或轻微运动，提供实时检测结果。它的最大探测范围可达5米，距离分辨率为0.75米。提供可视化配置工具，可轻松调整检测范围和传感、灵敏度和无人延迟的间隔，满足不同的应用需求。它支持GPIO和UART输出，在各种智能场景和终端产品中提供即插即用的便利性和适应性。
产品特点
- 即插即用，易于组装
- 最大检测范围可达5米
- 检测角度广，覆盖±60度范围
- 指定区域内精确识别，支持传感区域划分，过滤掉区域外干扰
- 多级智能参数调整，适应不断变化的场景
- 可视化调试和配置工具
- 紧凑流线型设计，最小尺寸仅为7mmx35mm
- 支持吊顶、壁挂等安装方式
- 在 24GHz ISM 频段内运行，符合 FCC 和 CE 频谱法规
- 极致性价比选择
产品规格
|
尺寸 |
35mm(长)*7mm(宽) |
|
接口 |
1 GPIO, IO电平3.3V, 1 UART |
|
电源要求 |
DC 5V, 供电能力>200mA |
|
平均工作电流 |
80 mA |
|
检测距离 |
0.75m～6m，可调 |
|
工作频率 |
24GHz~ 24.25GHz, 符合FCC、CE、非委托认证 |
|
调制 |
FMCW |
|
检测角度 |
±60 ° |
|
距离分辨率 |
0.75m |
|
扫描带宽 |
250MHz, 符合FCC、CE、非委托认证 |
|
环境温度 |
-40 ~ 85℃ |
接口定义

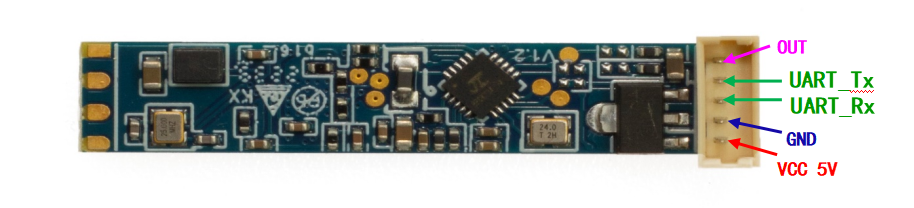

水平端口接口定义图：

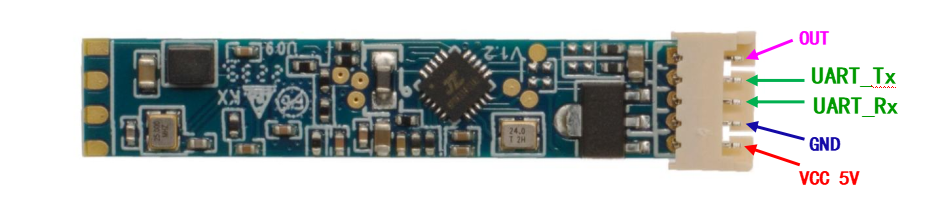

垂直端口接口定义图：
|
引脚 |
标志 |
名称 |
功能 |
|
1 |
OUT
|
target status output |
检测到人员存在：输出高电平 |
|
2 |
RART_Tx |
Serial Tx |
串行端口 Tx 引脚 |
|
3 |
UART_Rx |
Serial Rx |
串行端口 Rx 引脚 |
|
4 |
GND |
power ground |
电源接地 |
|
5 |
VCC |
power input |
电源输入5V |
