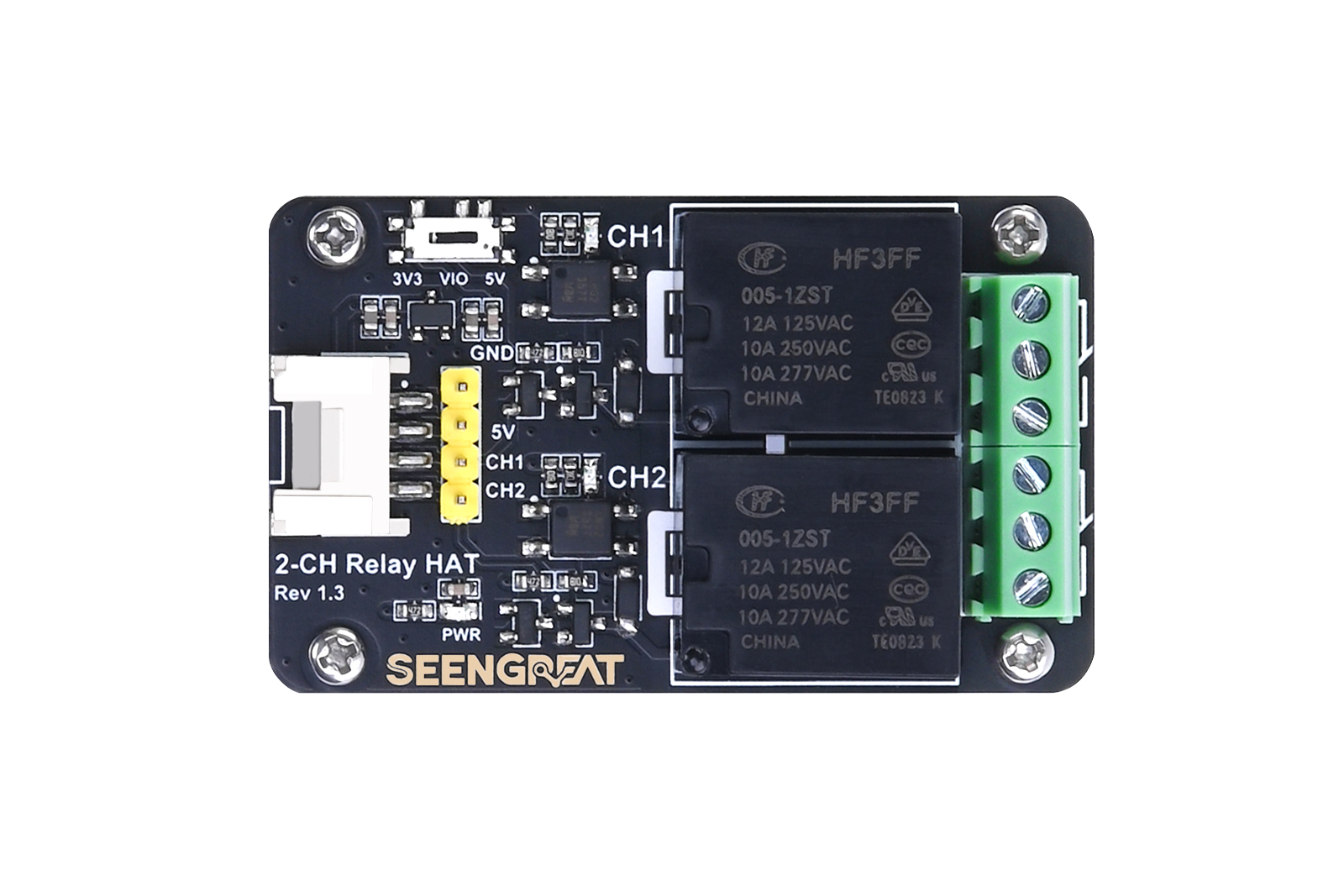

2-CH Relay HAT



I 产品概述

2通道继电器光耦合器隔离继电器扩展板



 本产品为2通道继电器扩展板，适用于树莓派Zero/Zero W/Zero WH/2B/3B/3B/4B、STM32、Arduino等，板载两个继电器，可独立控制关断。

II 特征

◆电源电压：5V
◆每个继电器的最大负载：125VAC/12A、250VAC/10A、277VAC/10A、28VDC/5A
◆带有继电器工作指示灯，方便检查继电器的工作状态
◆光耦隔离电路，抗干扰能力强，工作稳定
◆树莓派可用的开源演示代码



III规格

大小

56mm(长)*34mm(宽)

光耦合器

LTV-357T-B-IN

电源电压

5V



IV 用法

4.1 硬件接口配置说明

树莓派主板中的示例程序使用 wiringPi 引脚定义。与树莓派主板的连接定义如下表所示：

2通道继电器扩展板

引脚功能

BCM

wiringPi

5V

5V

5V

5V

GND

GND

GND

GND

CH1

Channel 1

26

P25

CH2

Channel 2

19

P24



表2-1  2通道继电器扩展板和树莓派引脚



资源配置文件如下图所示：

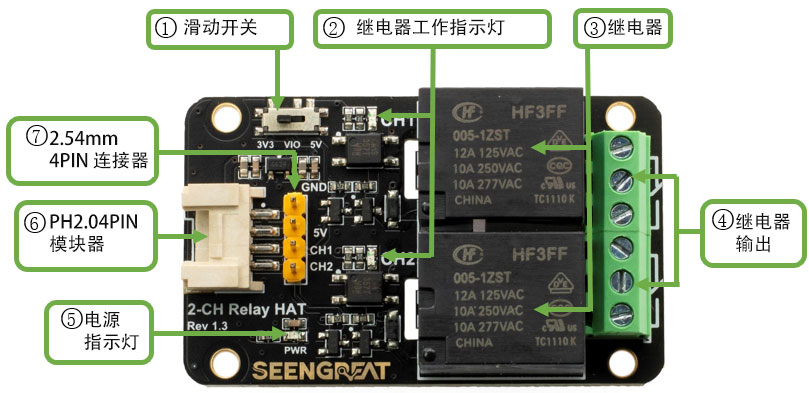

图2-1 图上的2通道继电器扩展板资源配置文件

①继电器控制信号电平和幅度滑动开关，提供3.3V或5V。②继电器工作指示灯：当灯亮时，表示继电器常开端闭合，常闭端断开，当灯熄灭时，表示继电器常开端断开，常闭端闭合。③ 继电器  ④继电器输出 ⑤ 电源指示灯 ⑥PH2.0 4PIN 模块线 ⑦2.54mm 4PIN 继电器

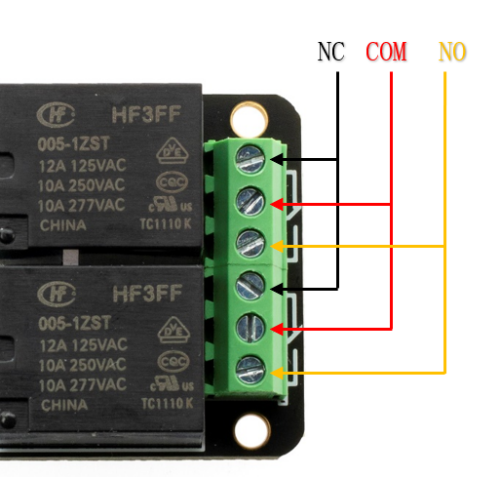

继电器接线图如下：



                  继电器接线说明图





4.2 树莓派演示代码用Wiringpi法

4.2.1Wiringpi库安装



sudo apt-get install wiringpi

wget https://project-downloads.drogon.net/wiringpi-latest.deb   #Version 4B upgrade of Raspberry Pi

sudo dpkg -i wiringpi-latest.deb



gpio -v #

如果出现 2.52 版本，则安装成功

对于 Bullseye 分支系统，请使用以下命令：

git clone https://github.com/WiringPi/WiringPi

cd WiringPi

./build

gpio-v

运行“gpio - v”将产生 2.70 版本。如果没有出现，则表示安装错误

如果运行 python 版本的演示代码时出现错误提示“ImportError： No module named 'wiringpi'”，请运行以下命令

对于 Python 2. x version

pip3  install wiringpi

注意：如果安装失败，您可以尝试以下编译和安装：

git clone --recursive https://github.com/WiringPi/WiringPi-Python.git

注意：  -- recursiv（递归）选项可以自动拉取子模块，否则需要手动下载。

进入刚刚下载的WiringPi Python文件夹，输入以下命令，编译安装：

对于Python 2. x version

sudo  python setup.py install

对于Python 3. x version

sudo python3 setup.py install

如果发生以下错误：

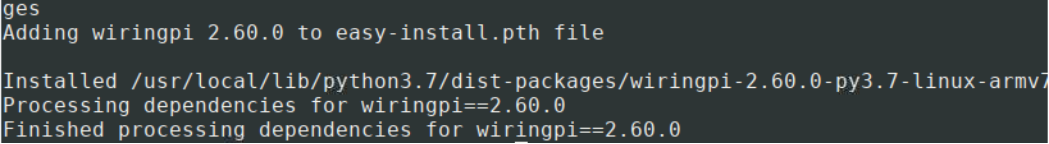

这时，输入命令“sudo apt install swig”来安装swig。之后，编译并安装“sudo python3 setup.py install”。如果出现类似于以下内容的消息，则安装成功。

4.2.2执行示例程序

Python:

转到 Python 目录：

cd /home/pi/2-ch_relay/python

性能：

sudo python3 2-ch-relay.py

C:

转到 C 目录：

cd /home/pi/2-ch_relay/c

性能：

sudo make clean

sudo make

sudo ./main

Ⅴ 附录

5.1产品的注意事项和维护

5.1.1 预防措施

◆在通电状态下，不要插拔模块。

◆遵循产品上提供的所有警告和指南。

◆保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。

◆不要在多尘或肮脏的环境中使用或存放产品。

◆避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。

◆轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。

◆不要使用有机溶剂或腐蚀性液体清洁产品。

◆请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.1.2保养

◆地址：广西壮族自治区桂林市七星区漓江花园19栋

◆联系人：售后维修部





技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
