4-CH Relay HAT

Ⅰ、产品介绍

      4通道继电器树莓派扩展板

  本产品是一款用于树莓派的4通道继电器扩展板，基于树莓派40针GPIO接口接头。它与树莓派Zero/Zero W/Zero WH/2B/3B/3B /4B 兼容。该板配备四个继电器，可以单独控制以打开和关闭



Ⅱ、产品特点

  • 工作电压： 3.3V / 5V
  • 每个继电器的最大负载: 125VAC/12A 、250VAC/10A、277VAC/10A、28VDC/5A
  • 每个继电器都有一个工作指示灯，便于监控继电器状态
  • 光隔离电路具有强抗干扰能力和稳定运行
  • 基于树莓派40针GPIO接口接头设计，适用于树莓派系列板卡
  • 为树莓派开发板提供开源示例程序



Ⅲ、产品规格

尺寸

65mm (长) * 56mm (宽)

光隔离器

LTV-357T-B-IN

工作电压

3.3V/5V





Ⅳ、产品用途

4.1 资源概述

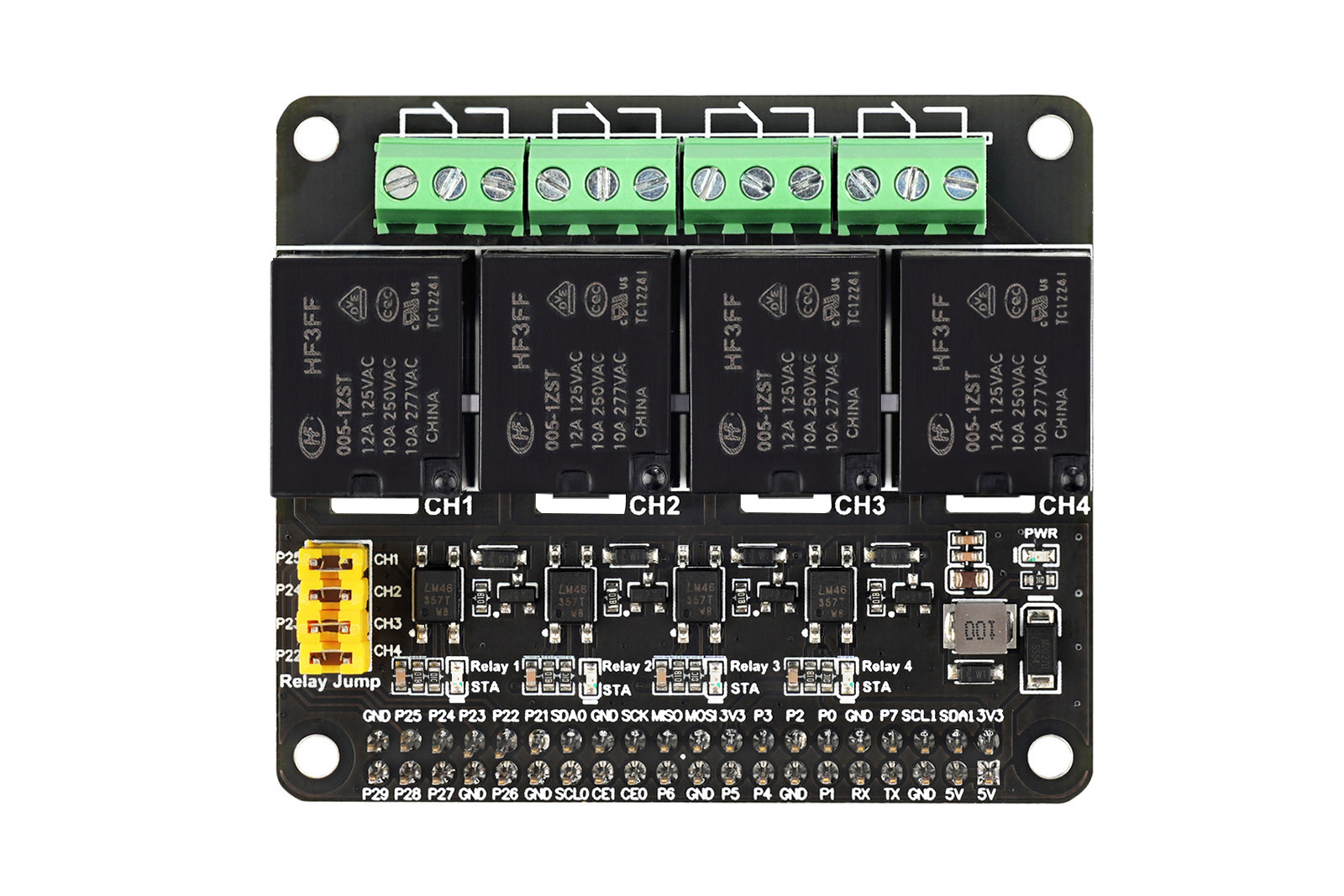

图 4-1：4通道继电器扩展板的资源概况





①继电器输出端子

②继电器

③指定引脚选择跳线接头：短路状态表示继电器已连接到指定的控制引脚;打开状态表示用户可以通过跳线连接到其他引脚。

④树莓派 40 针 GPIO 接口接头

⑤继电器工作指示灯 LED：亮起时表示继电器的常开触点闭合，常闭触点打开。熄灭时，表示常开触点打开，常闭触点闭合。

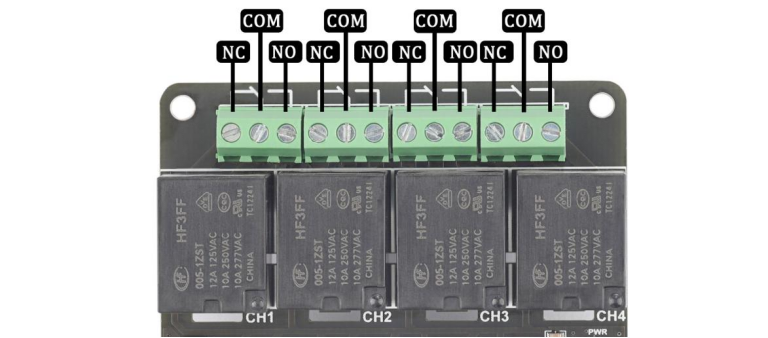

继电器接线图如下：





图 4-2：继电器接线图





4.2 树莓派用法示例

4.2.1WiringPi 库的安装

sudo apt-get install wiringpi

wget https://project-downloads.drogon.net/wiringpi-latest.deb #Raspberry Pi 4B

version upgrade

sudo dpkg -i wiringpi-latest.deb



  gpio -v #

对于 Bullseye 分支系统，请使用以下命令

git clone https://github.com/WiringPi/WiringPi

cd WiringPi

./build

gpio -v

运行“gpio -v”应该显示版本 2.70。如果没有出现，则表示安装错误。

如果您在运行示例程序的 Python 版本时收到“ImportError： No module named 'wiringpi'”错误，请执行以下命令：

对于 Python 2.x version:

pip install wiringpi

对于 Python 3.x version:

pip3 install wiringpi

注意：如果安装失败，可以尝试以下编译安装：

git clone --recursive https://github.com/WiringPi/WiringPi-Python.git

注意：--recursive 选项会自动获取子模块；否则，您需要手动下载它们。

导航到最近下载的 WiringPi-Python 文件夹并执行以下命令进行编译和安装：

对于Python 2.x version:

sudo python setup.py install

对于 Python 3.x version:

sudo python3 setup.py install

如果发生以下错误：

如果您收到以下错误：

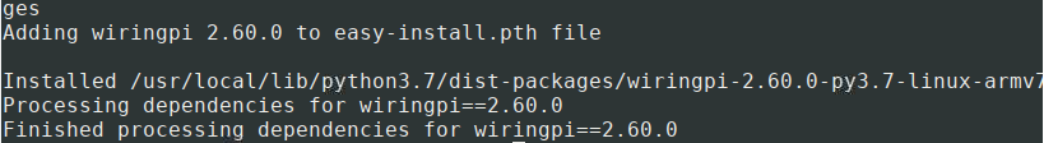

此时，运行命令“sudo apt install swig”来安装 SWIG。完成后，再次运行“sudo python3 setup.py”安装进行编译和安装。如果您看到如下所示的类似信息，则表示安装成功。

4.2.2 运行示例程序

Python:

导航到 Python 目录：

cd /home/pi/4-ch_relay/python

执行程序：

python3 4-ch-relay.py

C:

导航到 C 目录：

cd /home/pi/4-ch_relay/c

执行程序：

sudo make clean

sudo  make

sudo ./main

Ⅴ附录

5.1产品的注意事项和维护

5.1.1 预防措施

◆在通电状态下，不要插拔模块。

◆遵循产品上提供的所有警告和指南。

◆保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。

◆确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。

◆不要在多尘或肮脏的环境中使用或存放产品。u

◆避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。

◆轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。

◆不要使用有机溶剂或腐蚀性液体清洁产品。u

◆请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.1.2 保养

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部



技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
