太阳能管理A（Solar Energy Manager A）



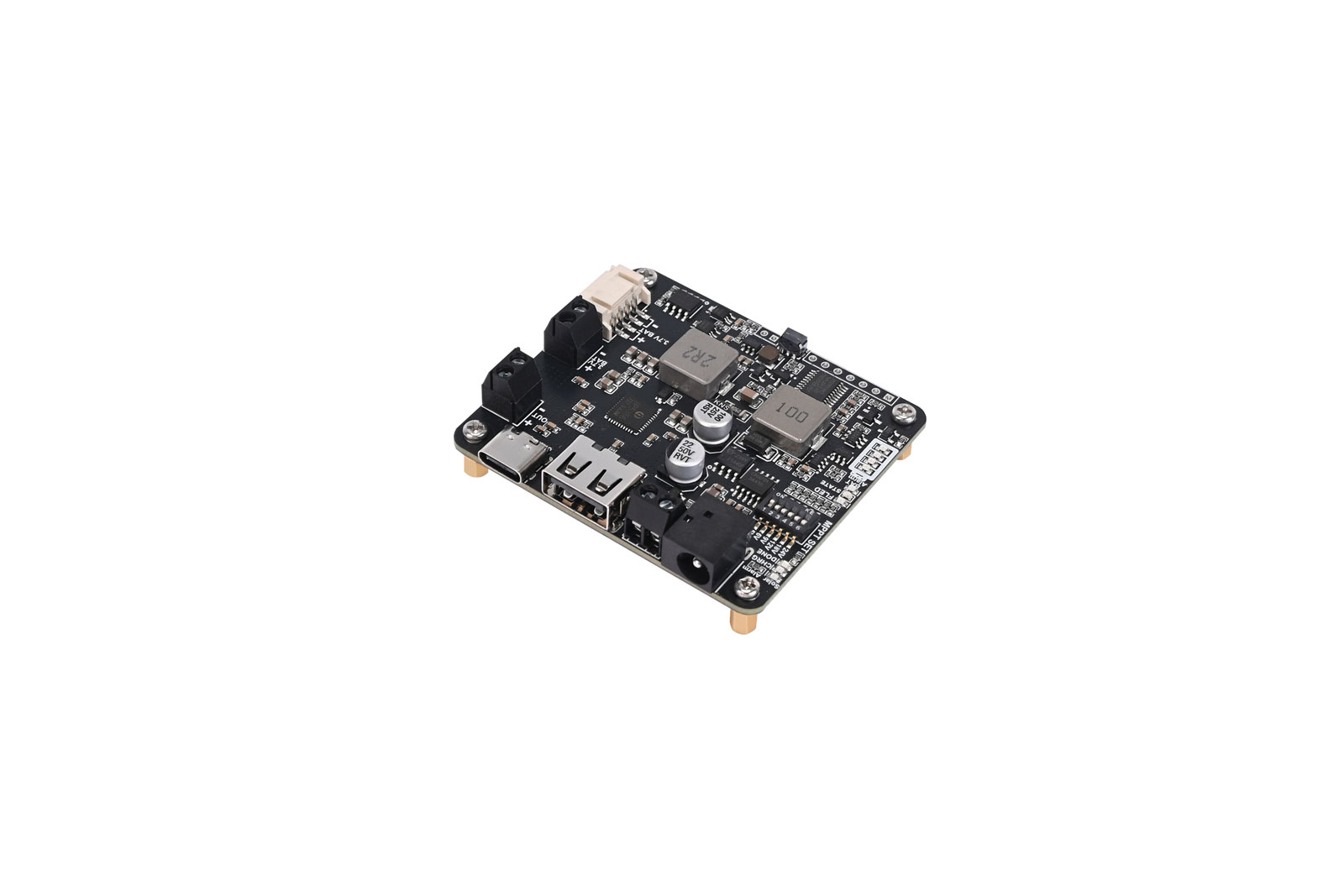

I 产品概述

5V-24V 太阳能管理模块，带 MPPT，Type-C 电源适配器，5V/3.1A 稳压输出，USB 充电模块

太阳能管理器 A 是一款太阳能管理模块，支持通过太阳能电池板和 USB 为 3.7V 18650 锂电池充电。它提供稳压的 5V/3.1A 输出（Type-C 端口支持 PD/QC/FCP/PE/SFCP 等多种协议）。该模块包括MPPT（最大功率点跟踪）和电池充放电保护，可根据输入电压动态调整充电功率，最大限度地提高太阳能利用率。充放电保护电路监控电池电压，防止过充和过放，确保电池的安全性和使用寿命。其稳定性和高效的充电管理使其适用于太阳能发电、低功耗物联网、环境监测、便携式移动电源等环保项目。

II 特点

  • 支持MPPT跟踪，提高太阳能转换效率。

  • 支持通过太阳能电池板、电源适配器和 USB 充电。

  • 兼容5V-24V太阳能电池板，可通过DC-044电源插孔或端子连接。

  • 板载MPPT SET开关，调节到接近输入电压的电压tage，提高充电效率。

  • 提供多种输出接口：3.5mm端子、USB A、USB C（Type-C口支持快充）。

  • 配备3.5mm端子和PH2.0-4P连接器，用于连接3.7V可充电锂电池或电池组。

  • 用于监控电池充放电状态的 LED 指示灯。

  • 支持同时充放电。

  • 电池充电状态和电压引脚（接头未焊接）可用。

  • 过充、过放、反极性、过流保护电路，确保安全稳定运行。

III 规格

参数

特点

太阳能电池板输入电压

5-24V

USB Type-C 输入/输出电压

5V/9V/12V

USB A 或端子输出

5V/3.1A

充电切断保护电压

4.2V ±1%

放电保护电压

3.0V ±1%

太阳能充电效率

约 77%

USB充电效率

高达 94%

提高转换效率

约 92%

最大待机电流（不充电时）

<20mA

产品尺寸

61mm x 54mm

IV 使用

4.1、资源概述

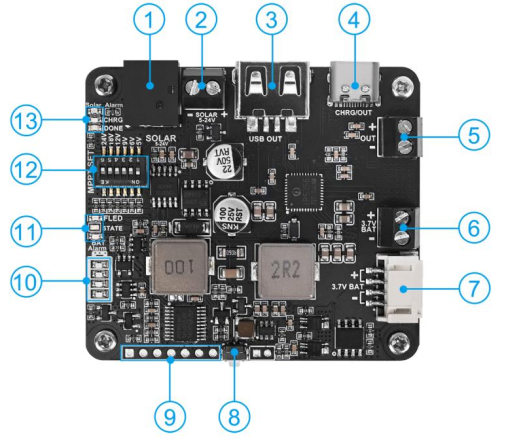

           图4-1 太阳能管理器 A 资源概述

①DC-044 太阳能充电插孔：通过电源插孔连接太阳能电池板。

②3.5mm太阳能充电终端：通过终端连接太阳能电池板。

③USB A 输出：提供高达 5V/3.1A 的电源输出。USB C 充放电连接器：电池可以通过 TYPE-C 充电或放电

④数据线，支持PD/QC/FCP/PE/SFCP等多种协议;

⑤3.5mm 端子输出：输出高达 5V/3.1A 的功率。

⑥3.5mm电池输入端子：连接3.7V可充电锂电池。

⑦PH2.0-4P电池输入端子：连接3.7V可充电锂电池。

⑧输出激活按钮：在低压锁定状态后激活输出。

⑨电池充电/放电状态和电压引脚（接头未焊接）。

⑩电池电压指示器。

⑪LED指示灯：快充（FLED）、IP5356M芯片状态（STATE）、电池极性反转（BAT报警）。

⑫MPPT电压设置开关：根据太阳能电池板输入调整MPPT电压，优化充电效率。MPPT 设置电压应小于或等于输入电压

⑬太阳能充电指示灯：反极性（太阳能报警）、充电（CHRG）和充满电（DONE）。

4.2、接口说明

1. 两个太阳能电池板输入端口（见图 4-1，（1） 和 （2））：一个 DC-044 电源插孔和一个 KF128L-3.5-2P 接线端子。用户可以根据太阳能电池板的输出接口选择其中之一连接到太阳能管理器A模块。输入电压范围为5-24V。连接太阳能电池板后，将根据太阳能电池板的输出电压选择合适的MPPT电压tage。

2. 一个 USB Type-C 输入/输出端口（见图 4-1，（4））：该端口可用于通过 USB Type-C 连接器为电池充电或通过该端口放电。通过 USB Type-C 为电池充电时，模块会自动断开太阳能电池板充电。如果连接的设备支持快速充电协议，FLED 将亮起。

3. 两个 18650 电池连接器（见图 4-1、（6） 和 （7））：用户可以选择 3.5mm 接线端子或 PH2.0-4P 连接器来连接 3.7V 锂电池。连接时，确保电池极性正确;不要将正负极端子反转。该模块包括反极性保护，并在连接不正确时向用户发出警报。如果安装电池后BAT报警指示灯常亮，则表示电池连接不正确，应正确重新安装电池。

4. 一个激活按钮（见图4-1，（8））：当电池电压降至3V以下时，电路板进入锁定状态以保护电池。在锁定状态下，电路板不会正常放电。放电功能只能通过进入充电模式（通过太阳能或 Type-C 充电）或按下激活按钮来激活。在负载放电过程中，负载电流越大，触发低功率锁后电池电压越高。负载电流越小，触发低功率锁后电池电压越低。这是因为电池内部存在一定的内阻（也称为电池内阻）。当您连接负载时，电池电流流过内阻，导致电池内部出现一定的电压降。这种电压降的大小与电流的大小有关，因此负载电流越大，电池电压降越明显，导致电池端电压下降。当负载被移除时，电池内部压降消失，电池电压恢复到正常水平。



引脚名称

方向

说明

DONE

输出

太阳能充电模式充满电指示，连接到 DONE LED 的阴极，10K 电阻器上拉至 3.3V。低电平表示电池在太阳能充电下已充满电，高电平表示电池尚未充满。

CHRG

输出

太阳能充电模式的充电指示，连接到 CHRG LED 的阴极，10K 电阻器拉至 3.3V。低电平表示电池正在太阳能下充电，高电平表示没有充电。

GREEN

输出

连接到 STATE LED（绿色）的阴极。在单USB充电模式下，充满电状态为高电平，同时充放电时，在1Hz频率下输出50%占空比PWM。

RED

输出

连接到 STATE LED（红色）的阴极。在单USB充电模式下，在1Hz频率下输出50%占空比PWM，在单放电模式下，为高电平。

GND

电源接地

电源接地

VBAT

输出

电池电压，范围为 3.0V 至 4.2V。

ACTIVE_P

输入

激活引脚，连接到激活按钮（见图 2-1，（8））。高电平脉冲输入将激活电路板的输出。
  1. 电池充电/放电状态和电池电量引脚（2.54mm 间距接头焊盘，电路板背面显示丝印）             引脚定义如下表列出（表 4-1）：



4.3、注意

  • 安装电池和连接太阳能电池板时，请确保极性正确，避免连接反转。
  • 操作过程中请勿用手直接触摸核心部件;确保适当的静电保护。
  • 通过接头引脚向负载供电时，请确保极性正确并避免连接反转。

4.4、相关说明

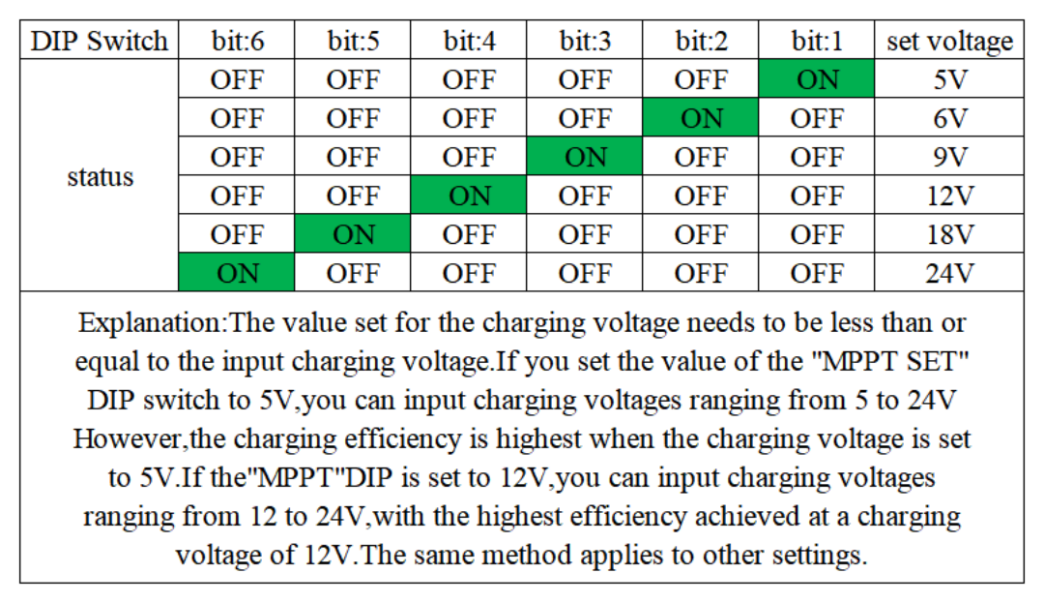

1.“MPPT SET”DIP开关设置：使用太阳能电池板为电池充电时，请确保“MPPT SET”DIP开关配置正确。DIP 开关的只有一个位置应设置为“ON”，所有其他位置应设置为“OFF”。音量tage 由“MPPT SET”DIP开关设置应基于太阳能电池板的规格。太阳能电池板的开路输出电压越接近MPPT设定电压，充电效率越高。但是，太阳能电池板的输出电压必须大于或等于 MPPT 设定的电压。充电电压设置如下图所示：

2.电池充电功率：电池电量越低，充电功率越高。太阳能电池板输出功率越高，充电功率越高。当太阳能电池板输出功率充足且电池电量低时，最大充电功率约为9.5W。

3. 同时充放电：该板支持同时充放电，这意味着它可以在放电时通过太阳能充电，也可以在放电时通过 USB 充电。在USB模式下，同时充放电不支持快充，充放电电压均为5V。在这种情况下，最大充电电流为 2A。在太阳能模式下，同时充电和放电支持快速充电。

4. 充电过程中的放电状态：在充电过程中，一旦电路板连接到负载，其输出将保持恒定。即使在此期间卸下负载，其STATE的绿灯也会继续闪烁，直到充电电源被移除。
5. 太阳能和 USB 连接的充电行为：当太阳能和 USB 接口都在充电时，来自太阳能接口的充电电流将断开，DONE 灯将亮起，CHRG 灯将关闭。该板将优先考虑 USB 充电。

6、板载有两个电池接入连接器（见图4-1、（6）和（7），用户只需将电池连接到其中一个连接器即可。

7. 车载LED指示灯：车载LED指示灯的定义如下表4-2所示：

LED 指示灯

颜色

说明

太阳能报警器

红

如果太阳能充电电源的极性相反，则打开。

充电

红

太阳能充电进行时打开

充电完成

Green

太阳能电池充满电后开启。

闪光灯

红

快速充电时开启。

状态



红/绿（双）



仅 USB 充电时，频率为 1Hz 时呈红色闪烁。

仅在放电时保持红色。

同时充电和放电期间（包括 USB 充满电时放电）以 1Hz 频率闪烁绿色。

当没有负载连接且电池充满电时保持绿色。

电池报警

红

如果电池极性相反，则打开。

电池电压

红

指示电池电压。从下到上点亮的 LED 越多，电压越高，反之亦然。



产品注意事项和维护

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
