太阳能管理（Solar Energy Manager）

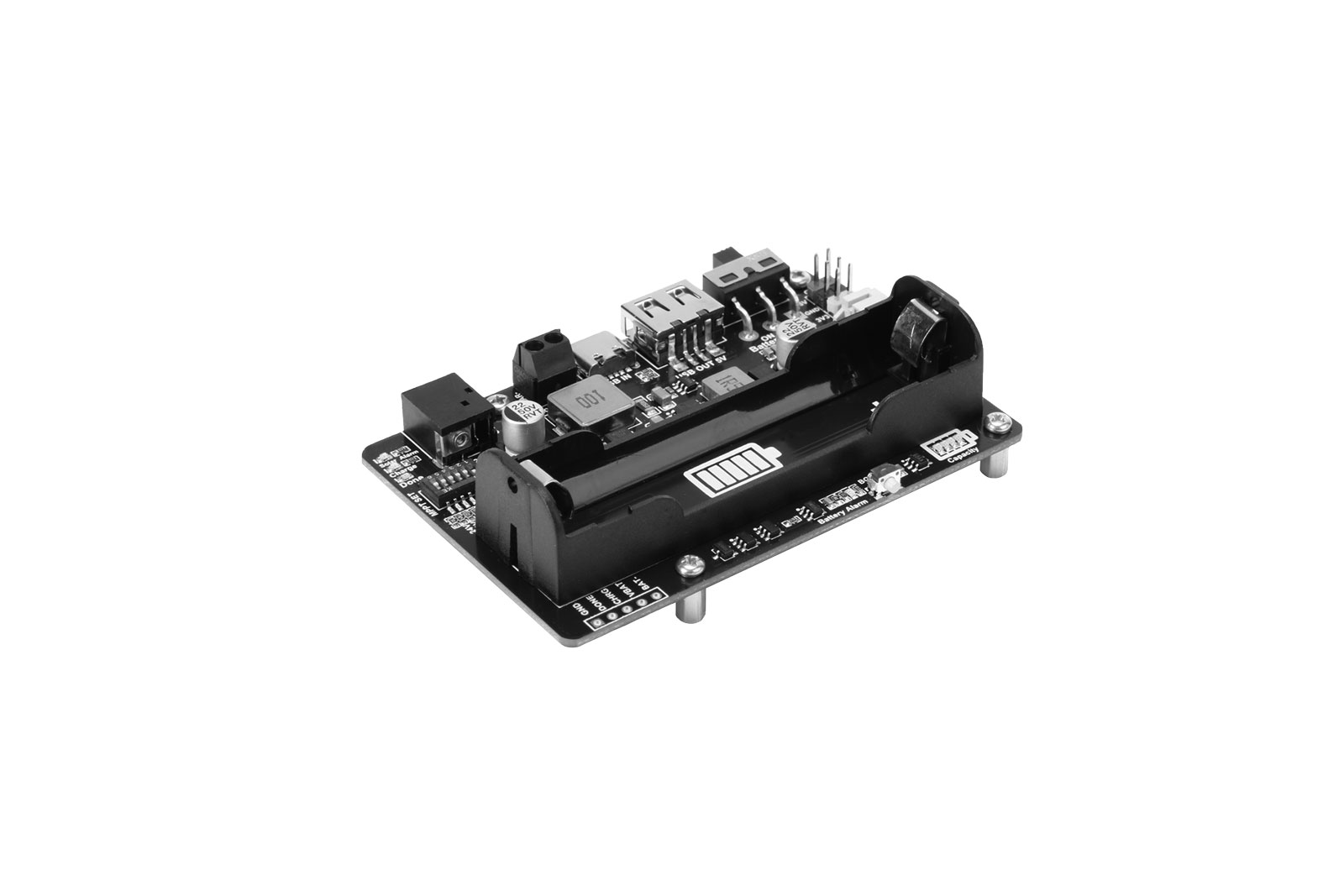

I 产品概述
5V-24V 太阳能电池板，带 MPPT、DC-044 电源插孔和 KF128L-2P 接线端子
太阳能管理器是一种太阳能管理模块，可以通过太阳能电池板或USB端口为3.7V 18650锂电池充电。该模块具有MPPT（最大功率点跟踪）和电池充放电保护功能。MPPT功率点跟踪可以根据输入电压自动调节充电功率，更有效地利用太阳能。充放电的保护电路可以实时监测电池电压，防止电池过充和过放。它可以保护电池并延长电池寿命。由于其优异的稳定性和充放电的高效管理，可用于太阳能发电、小功耗物联网等环保项目。
II 特点
- 支持MPPT（最大功率点跟踪）功能，最大限度地提高太阳能电池板的效率
- 支持太阳能电池板/电源适配器/USB多种连接方式进行电池充电
- 适用于5V-24V太阳能电池板，通过DC-044电源插孔或接线端子接线
- 板载MPPT SET开关，选择接近输入电平的电平，提高充电效率
- 板载两种5V输出连接器：一个USB母插座和两组排针，方便用户
- 引出电池充电状态和电池电源引脚（排针未焊接）
- 板载18650电池座和PH-2P电池插座，方便连接多种3.7V可充电锂电池或锂电池组
- 板载各种状态指示灯，可轻松检查太阳能电池板和电池的状态
- 安装孔兼容树莓派 3/4/5 系列主板
- 板卡支持同时充放电
- 多重保护电路：过充/过放/反向保护/过流，使用稳定安全
III 规格
|
太阳能电池板输入电压 |
5-24V |
|
USB Type-C 输入电压 |
5V |
|
USB 输出 |
5V/2A |
|
排针输出 |
5V/2A and 3.3V/1A |
|
充电截止电压 |
4.2V ±1％ |
|
过放电保护电压 |
2.9V ±1％ |
|
充电效率 |
About 78% |
|
电池输出效率 |
Max 97% |
|
最大静态电流 |
<2mA |
|
运行温度 |
-40℃~85℃ |
|
尺寸 |
85mm（长）*56mm(宽） |
IV使用
4.1 硬件连接器配置说明:
太阳能管理器模块的硬件连接器如下：
1.太阳能电池板两个输入连接器：一个DC-044电源插孔和一个KF128L-3.5-2P接线端子。根据太阳能电池板的输出连接器，用户可以选择其中一个连接到太阳能管理器模块。输入电压为5-24V。接线到太阳能电池板后，根据太阳能电池板的输出电压选择相应的MPPT电压。
2.一个USB TYPE-C输入口：电池可以通过USB TYPE-C口充电。选择USB TYPE-C给电池充电时，请断开太阳能电池板，然后设置MPPT音量tage 通过拨号开关MPPT SET到电源适配器的输出音量tage。
3.18650电池座一个：放置18650锂电池时，请注意电池的正负极，不要将电池的正负极颠倒。该模块具有电池连接反向保护和反向报警功能。如果放上电池后电池报警指示灯常亮，则说明电池正负极颠倒，因此应立即正确重新安装电池。4.电池PH-2PWB扩展连接器1个：3.7V锂电池和容量更大的锂电池组可以通过PH-2PWB扩展连接器进行扩展。
5.请注意扩展连接器的正负极，禁止将正负极接反、短路。
6.电源输出端口：电源最大总输出功率为10W。它由一个 USB 母插座和两组 2.54 毫米间距排针组成。USB插座提供5V输出，2.54mm间距排针提供5V和3.3V输出。两者一起可以输出最大功率10W，其中3.3V电源的最大电流为1A。
7.充电状态指示和电池电源输出引脚（2.54mm间距未焊接排针，见（19）图4-1）：“DONE”和“CHRG”引脚为充电状态指示引脚，低电平活动，分别通过连接“充电”和“完成”指示灯的负极，用户可以连接到MCU系统，自动查询电池充电状态。
8.电池电源输出引脚“VBAT”和“BAT-”，其中“VBAT”是电池的正极端子，“BAT-”是电池的负极端子，“VBAT”和“BAT-”之间的电压是电池电压，这个电压范围是2.9~4.2V。当电池开关“电池开关”转到“ON”时有效。用户可以通过这两个引脚将该电压连接到ADC系统，以查询电池容量。
4.2资源概述
注意：
●放置锂电池时，接线到太阳能电池板时，请注意电池的正负极，不要反转。
●产品运行时不要用双手直接触摸核心部件，做好静电防护。
●通过排针输出给负载供电时，请注意正负极，不要接反。
模块资源配置文件如下图所示：
图 4-1 太阳能管理器资源配置文件图
①太阳能充电连接器：可通过 DC-044 电源插孔连接到太阳能电池板
②太阳能充电连接器：可通过端子连接到太阳能电池板。
③USB充电连接器：可以使用电源适配器通过TYPE-C数据线为电池充电。
④电池的开关，给电池充电时应将此开关转到“ON”，输出5V和3.3V。
⑤USB输出口：通过USB口输出5V/2A电源。
⑥输出升压芯片：CN5305升压芯片。
⑦排针输出端口：通过2.54mm间距的排针输出5V/2A和3.3V/1A电源。
⑧输出状态指示灯。
⑨3.7V锂电池扩展连接器：3.7V锂电池可以通过PH-2PWB连接器进行扩展，膨胀的锂电池可以进行充放电。
⑩18650锂电池座。
⑪ 电池容量的指标。
⑫ 电池输出激活按钮。正确安装电池后，将电池开关“电池开关”转到“ON”。如果“OUTPUT ON”指示灯不亮，此时可以按下按钮。
⑬ 电池反接警告指示灯：当电池反接时亮起警告。
⑭ 锂电池保护电路：锂电池过流、过放、过充保护电路。
⑮ CN3791太阳能充电芯片。
⑯ 用于设置MPPT电压的DIP开关：太阳能充电MPPT电压设置DIP开关，根据充电电压设置MPPT电压，可以提高充电效率。MPPT 设置电压应小于或等于输入电压。太阳能电池板输入和USB TYPE-C输入不能同时为电池充电，只能选择一个端口随时为锂电池充电。⑰ 锂电池充电指示灯：充电：通过太阳能电池板或USB连接器充电时，灯亮;完成：锂电池充电时灯亮（充电过程中锂电池断开或未连接时，完成闪烁）。
⑱ 太阳能电池板反接警告指示灯：当太阳能电池板接线太阳能管理器时，如果正负极反接，警告指示灯会亮起报警。
⑲ 引出电池充电状态和电池电源引脚（排针未焊接）。
4.3 相关说明
1. “MPPT SET”DIP开关设置：只能将其中一个位设置为“ON”，其他位可以设置为“OFF”。卷tage 由“MPPT SET”DIP开关设置是根据太阳能电池板的规格设置的。太阳能电池板的空载输出电压越接近MPPT设定的电压，充电效率就越高，前提是太阳能电池板输出的电压必须大于或等于MPPT设定的电压。
2、关于电池充电功率：电池电量越低，充电功率越大;太阳能电池板输出功率越高，充电功率越大;当太阳能电池板输出功率充足且电池电量较低时，其最大充电功率约为9.5W。
产品注意事项和维护
注意事项
- 在通电状态下，不要插拔模块。
- 遵循产品上提供的所有警告和指南。
- 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
- 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
- 不要在多尘或肮脏的环境中使用或存放产品。
- 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
- 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
- 不要使用有机溶剂或腐蚀性液体清洁产品。
- 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
锂电池注意事项
- 如果产品没有配备电池，客户应根据产品说明书中对电池的描述选择从正规厂家购买锂电池，使用前请仔细阅读电池厂家手册，确保与购买的产品模块兼容，观察电池极性，了解电池使用环境， 并记住电池寿命;
- 使用电池前，请检查产品与电池接触部位是否清洁，必要时用广告擦拭amp布，干燥后按正确的极性方向放入电池座;
- 儿童不得在没有成人监督的情况下更换电池;
- 不要混用新旧电池或不同类型的电池，尤其是干电池和充电电池;
- 请勿使充电电池短路，否则会损坏电池，并会发热并使电池烧毁;
- 不要拆卸电池，或尝试用尖锐物体刺穿电池，因为电池内部的电解液会伤害您的皮肤和衣服;
- 使用本产品后请关闭电源输出，避免过热和火灾;
- 不能反向充电，反向充电相当于过放电，过放会使电池内部发生不良反应并导致电池严重损坏，产生大量气体，可能使充电电池发生化学泄漏;
- 电池应存放在阴凉干燥处，避免阳光直射，也不能与金属物体混用，包裹在外面的绝缘膜不得随意撕掉，绝缘膜被剥掉的电池与金属物体混入，可能导致电池短路，导致漏液、放电、 爆炸、火灾和人身伤害;如果电池长时间不使用，应在电池耗尽后保存，每3个月取出充放电一次。
