PCIe 转 M.2 HAT B（PCIe To M.2 HAT B）
I 产品介绍
树莓派 5 专用 M.2 转接板 NVMe 协议 M.2 接口数据传输内存扩展
本产品是树莓派 5 专用的 M.2 转接板，兼容尺寸为 2230、2242、2260 和 2280 的 M.2 SSD。它支持 Gen2 和 Gen3 模式，并允许直接从 SSD 启动 Raspberry Pi 5。板中间的纤薄设计确保了坚固性，同时增强了气流以降低 SSD 的温度。该产品通过板载指示灯提供透明的运行状态：PWR 灯在通电时保持亮起，ACT 灯在读/写作期间闪烁。
II 产品特点
-
单通道PCIe 2.0接口
-
纤薄的设计，不会阻碍 Raspberry Pi 的 GPIO 引脚，只需要一根柔性带状电缆供电。
-
配备外接电源接口，无需担心电量不足导致M.2转接板无法启动。
-
支持使用 M.2 M Key 边缘连接器的固态硬盘。
-
兼容 2230、2242、2260 和 2280 型号的 M.2 SSD
-
支持 Gen2 和 Gen3 模式
-
支持NVMe SSD启动
-
树莓派5专用M.2转接板
III 产品规格
|
模型 产品规格 |
PCIe To M.2 HAT B |
|
支持的模式 |
Gen2、Gen3 |
|
支持的协议 |
NVME |
|
支持的 SSD 型号 |
2230、2242、2260、2280 |
|
PCIe 接口标准 |
PCIe Gen 2.0 x1 |
|
SSD 连接器 |
M.2 M Key |
|
外部 5V 电源连接器 |
2-pin female connector |
|
尺寸 |
88.00mm (长) x 56.46mm (宽) |
表3-1 产品规格

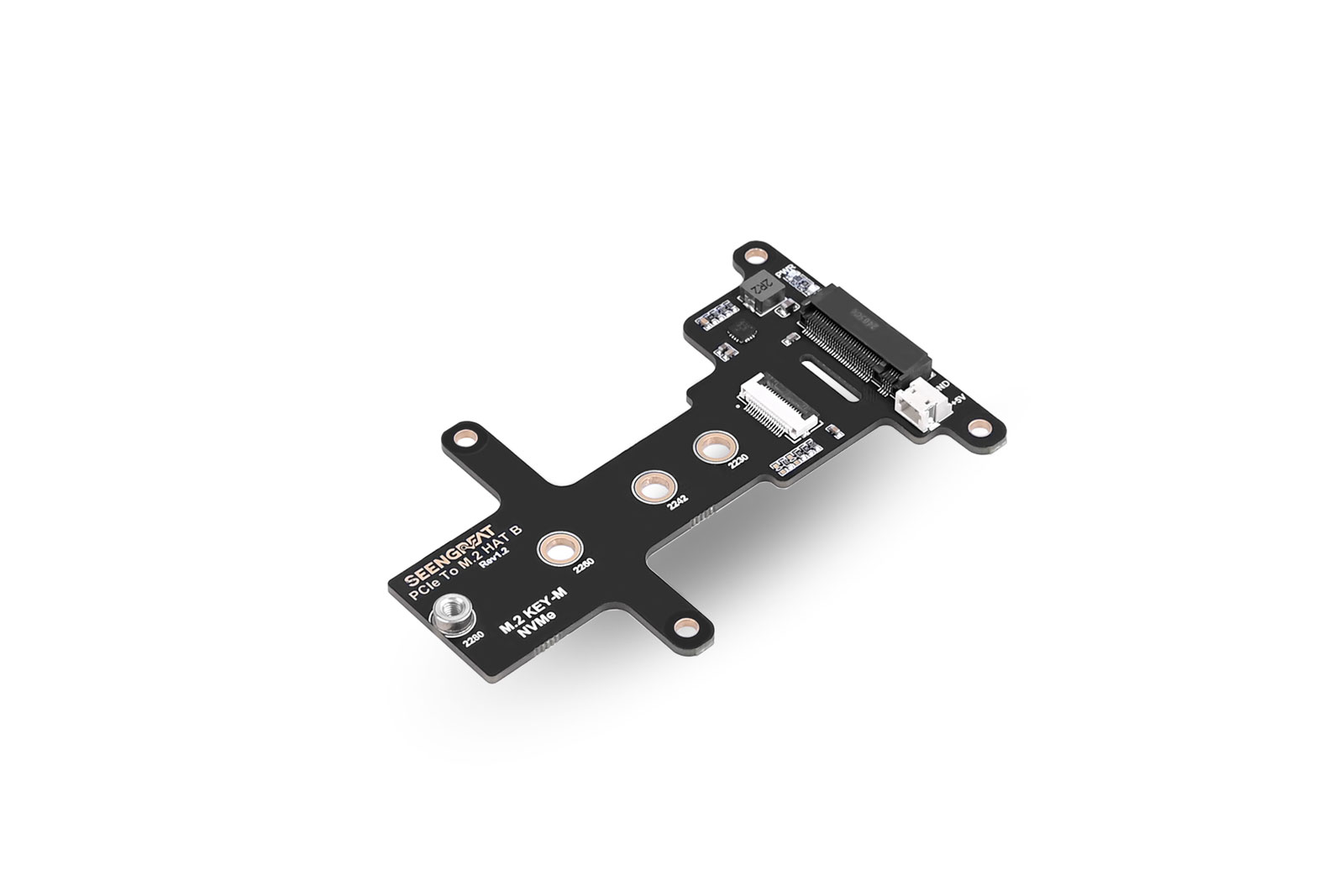

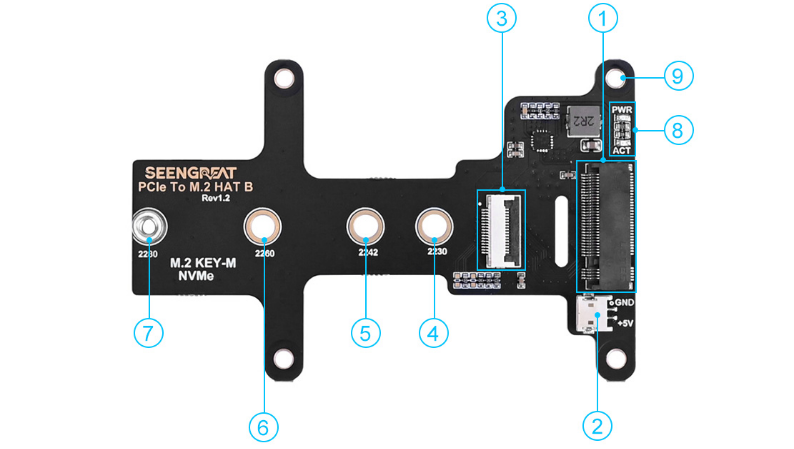

模块资源概述如下图所示：
图 3-1 PCIe To M.2 HAT B 资源概述
①M键插槽 ②2针外置5V电源母连接器
③PCIe 16 针翻盖 FPC 连接器④SSD 2230 型号固定孔
⑤SSD 2242 型号固定孔 ⑥SSD 2260 型号固定孔
⑦SSD 2280型号固定孔 ⑧工作状态指示灯
⑨安装柱孔
IV、产品使用
本产品通过 5 针带状电缆连接到 Raspberry Pi 16 侧面 FPC 连接器上的 PCIe 接口。它使用四个带有螺钉和螺母的固定孔牢固地安装到 Raspberry Pi 5 上，允许插入 SSD 以扩展存储空间。该产品采用NVMe协议PCIe接口，与传统的SD卡和USB存储相比，提供更高的带宽和性能。支持M.2 NVMe SSD和多种M.2 SSD型号（如2230、2242、2260、2280），保证了强大的兼容性。安装和配置简单明了，使开发人员和爱好者都能轻松享受高速存储的好处和便利。
4.1 产品安装
1.将四个安装柱固定到 Raspberry Pi 5 上的四个安装孔上。

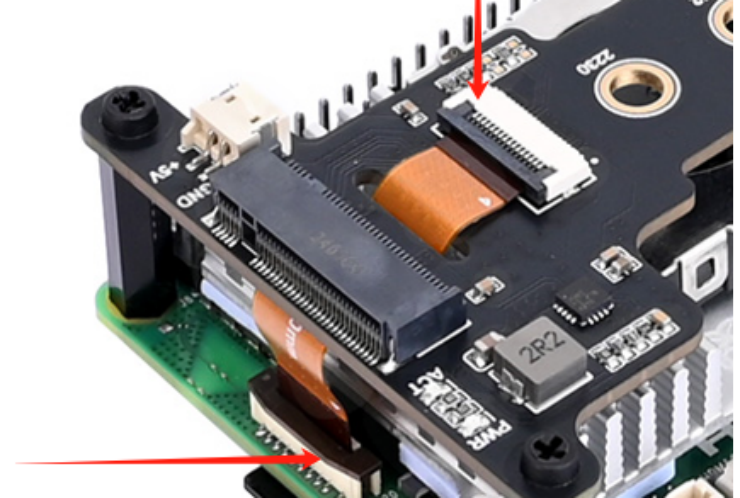

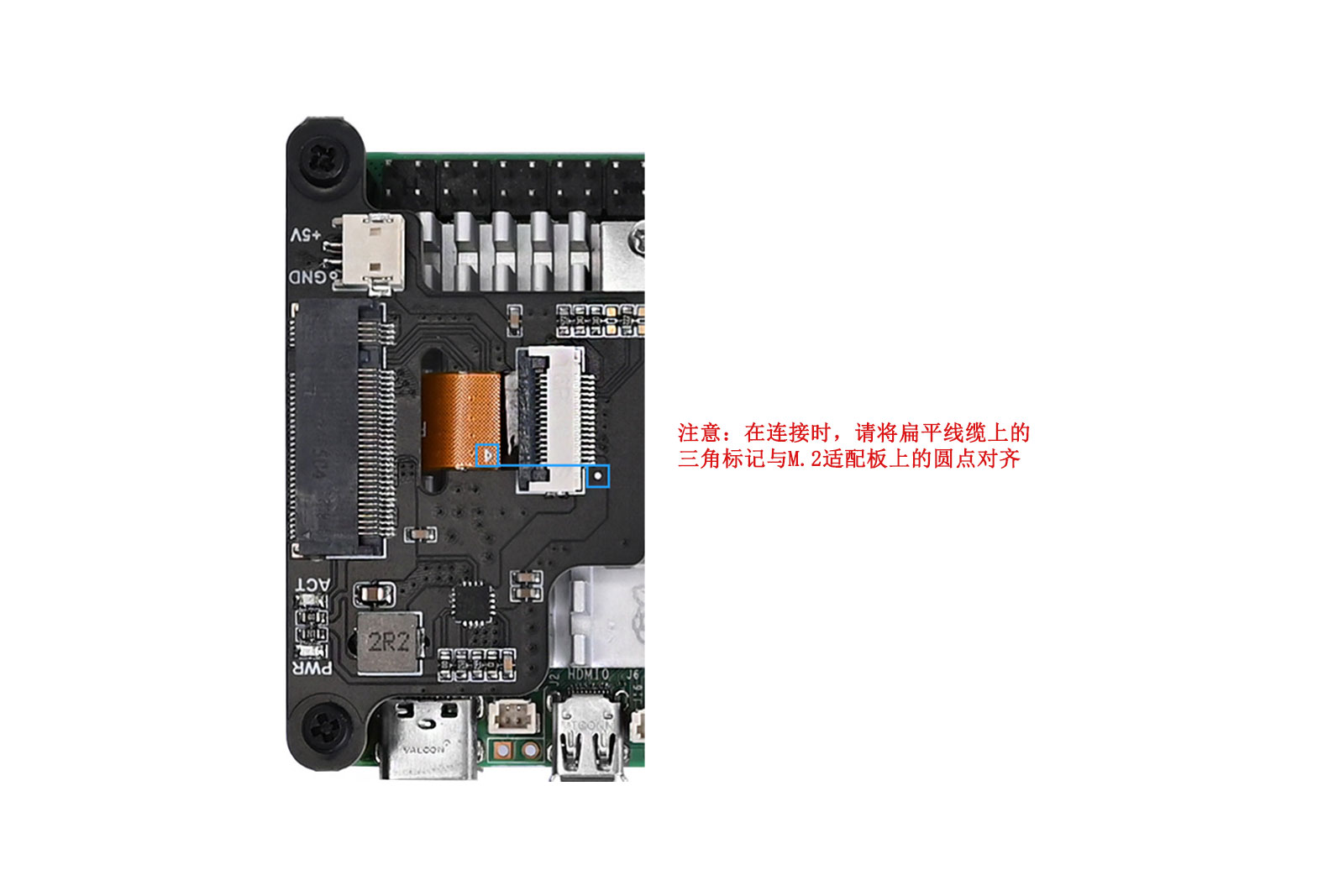

2.将 16 针带状电缆连接到板上的 PCIe 16 针翻盖 FPC 连接器（参见图 3-1 资源概述中的③）。确保带状电缆上的三角形标记与板上的圆形标记相对应，如图所示。
图 4-1 正确的带状电缆连接

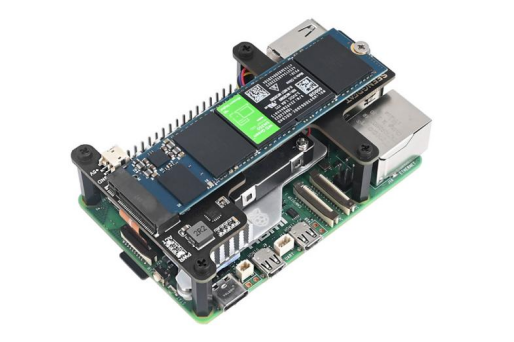

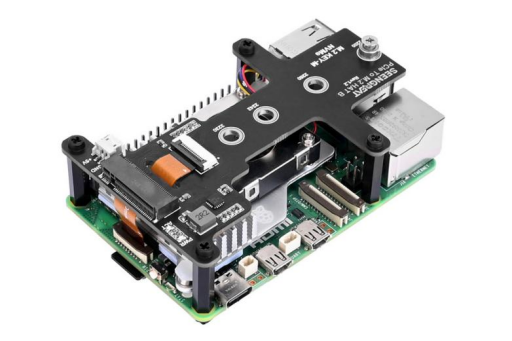

3.使用安装柱将产品和 Raspberry Pi 5 组装在一起。将带状电缆的另一端连接到 Raspberry Pi 5 电路板侧面的 FPC 连接器。安装完成，如图所示。
图 4-2 完成组装
4.如图所示，将 SSD 的型号与板上相应的安装孔对齐来安装 SSD。
4.2 测试
4.2.1 更新树莓派
1.通过输入以下命令更新 Raspberry Pi 以确保它可以运行最新的软件：
|
sudo apt update && sudo apt upgrade |
2.输入以下命令检查固件以确保其为最新版本：
|
sudo rpi-eeprom-update |
3.安装 rpi-update 以获取最新固件：
|
sudo apt install rpi-update |
4.通过运行 rpi-update 更新固件：
|
sudo rpi-update |
5.更新完成后重新启动树莓派。
|
sudo reboot |
4.2.2 识别 SSD
1.编辑 /boot/firmware/config.txt 文件并添加 dtparam=nvme 以启用 PCIe 接口。使用以下命令在文本编辑器中打开文件：
|
sudo nano /boot/firmware/config.txt |

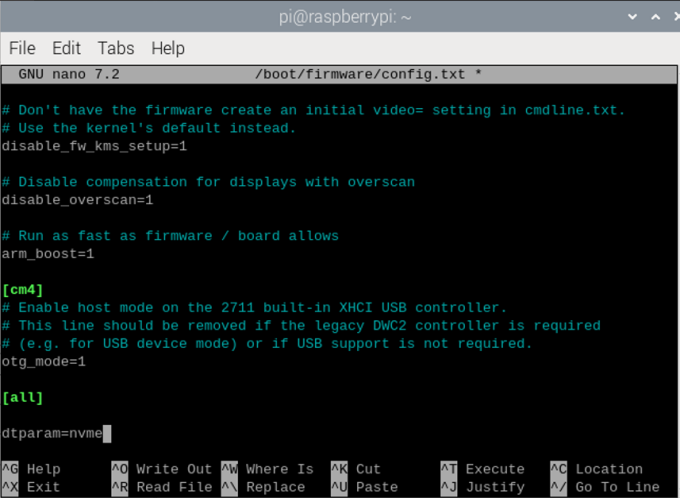

在文件末尾添加 dtparam=nvme，如图所示。
图 4-5 识别 SSD 1

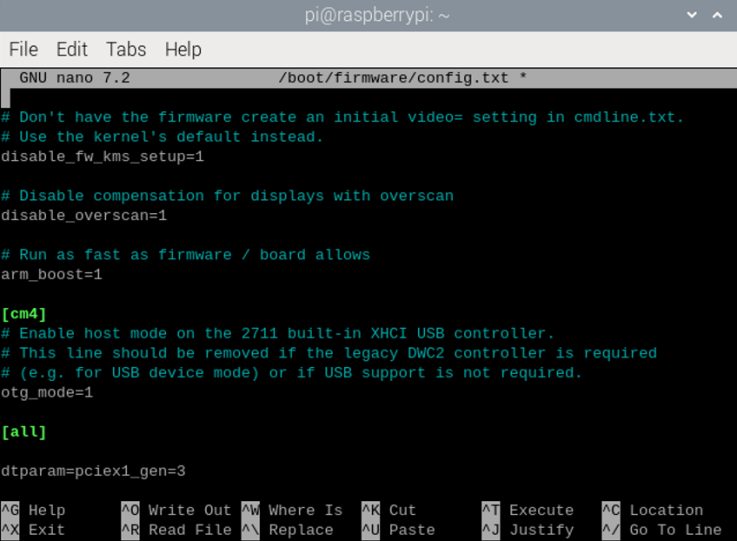

2.如果需要启用 PCIe Gen3，请继续在同一文件中添加以下行：dtparam=pciex1_gen=3
图 4-6 识别 SSD 2
或者，使用 raspi-config 命令打开 Raspberry Pi 配置：
|
raspi-config |

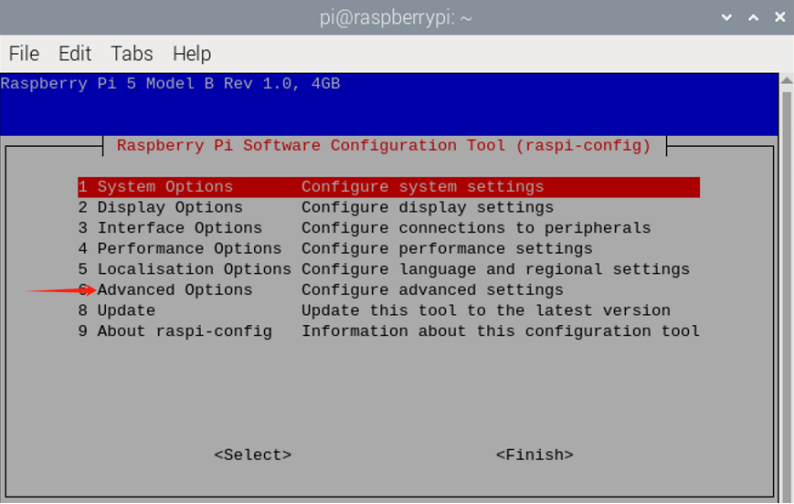

图 4-7 识别 SSD 3
选择高级选项

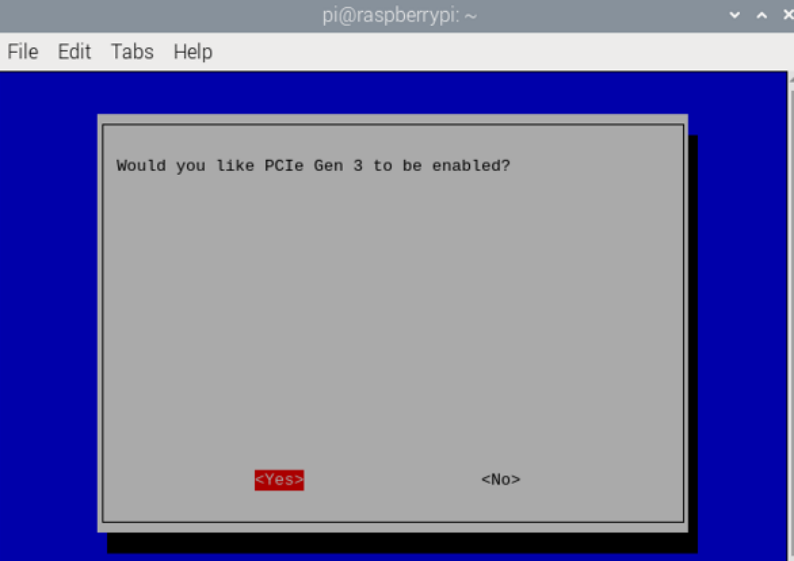

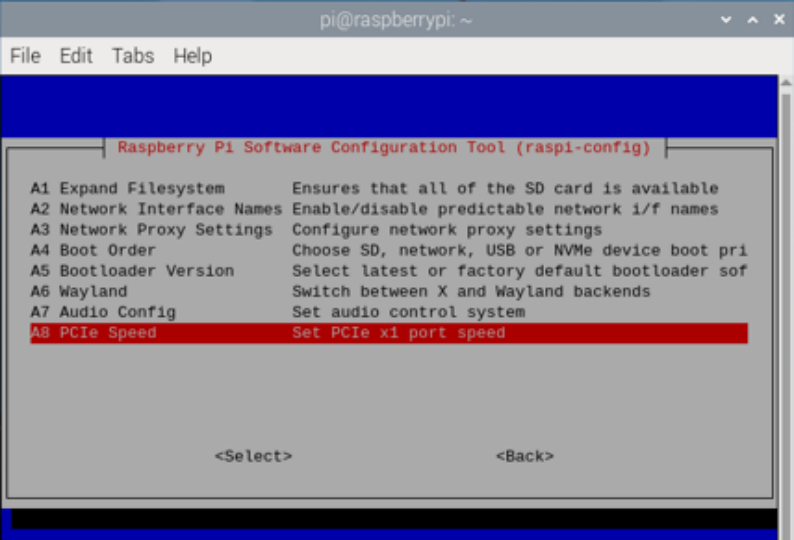

选择 PCIe 速度 —— 是 以启用 PCIe Gen 3 模式。
图 4-8 识别 SSD 4
图 4-9 识别 SSD 5
3.然后重新启动 Raspberry Pi 以应用更改。
|
sudo reboot |

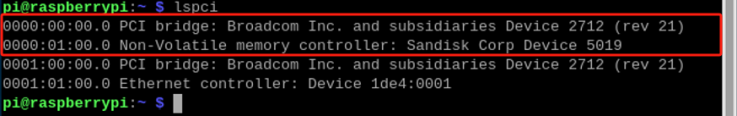

4.重新启动后，打开 Raspberry Pi 终端并输入命令 lspci 来识别您的 SSD。例如，如果您使用 SanDisk SSD，它将显示在图中红框内的终端输出中，并带有 PI5 的 RPI 芯片的另一个条目。
图 4-10 识别 SSD 6
4.2.3 分区工具
1.确保树莓派连接正确并已识别 SSD。

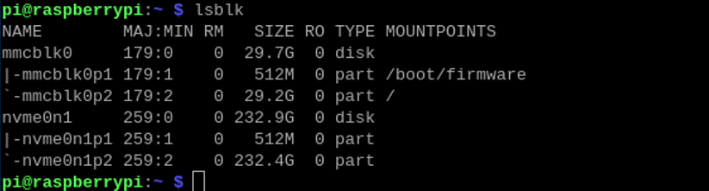

2.通过运行 lsblk 命令识别设备号，该命令将显示设备号和下载目录。
|
lsblk |
图 4-11 分区 1
NAME — 列显示设备的名称
MAJ：MIN —— 列显示主要和次要设备编号
RM —— 列表示设备是否可拆卸（0 表示不可拆卸，1 表示可拆卸）
SIZE —— 列显示设备的大小
RO —— 列表示设备是否为只读（0为读/写，1为只读）
TYPE —— 列显示设备的类型（磁盘为磁盘，部分为分区）
挂载点 —— 列显示设备的挂载点
3.打开磁盘分区工具。
例如，在这里创建一个新分区：对于要分区的设备（例如 nvme0n1），使用以下命令打开磁盘分区工具：
|
sudo fdisk /dev/nvme0n1 |

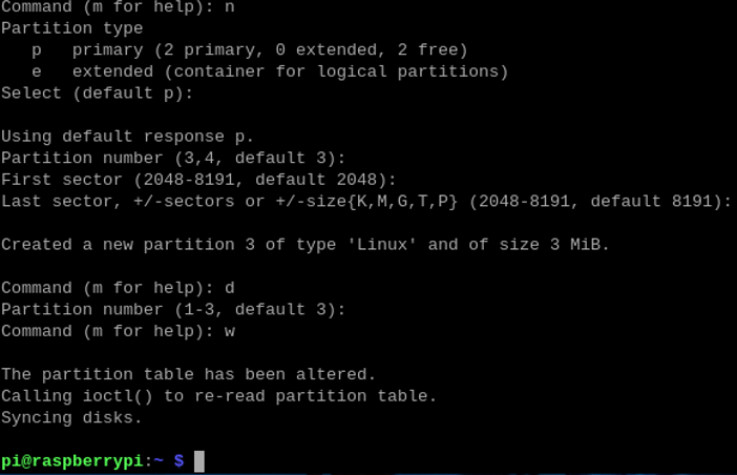

键入字母 n，然后按照提示对磁盘进行分区。
图4-12 分区2

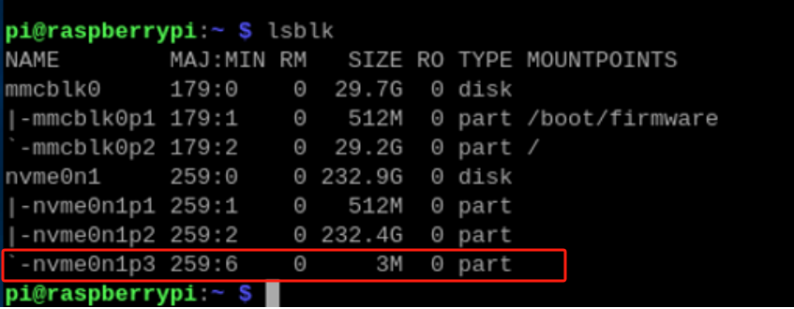

重新输入命令 lsblk 以检查分区是否成功。
如图所示，出现一个名为 nvme0n1p3 的新设备，这是新创建的分区。
图4-13 分区3
4.2.4 格式化
1.文件系统类型
|
sudo mkfs. |
然后按 Tab 键查看各种文件系统类型选项，如图所示。
图 4-14 格式 1
2.为了格式化分区，请输入 sudo mkfs。[文件系统类型] /dev/[设备名称]。例如，要将分区 nvme0n1p3 格式化为 ext4 文件系统：
|
sudo mkfs.ext4 /dev/nvme0n1p3 |

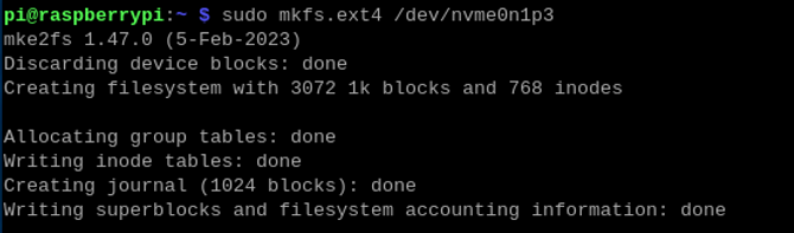

如图所示，如果末尾出现 done，则格式化成功。
图 4-15 格式化 2
4.2.5 安装设备
1.创建下载目录
命令格式为 sudo mkdir [目录名]，例如：
|
sudo mkdir SG |
2.安装设备
将分区 nvme0n1p3 挂载到目录 SG：
|
sudo mount /dev/nvme0n1p3 ./SG |

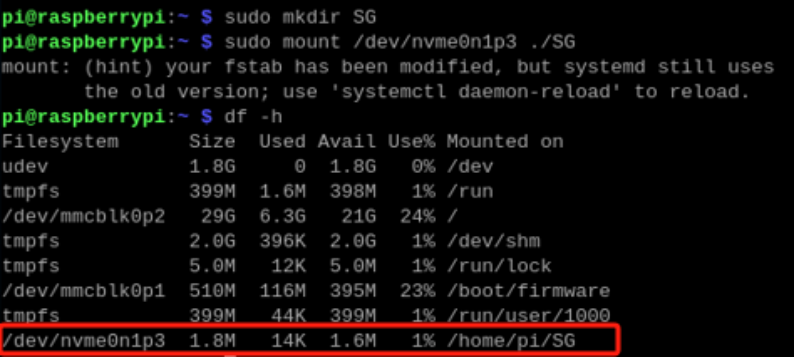

3.输入命令 df -h 检查磁盘状态：
|
df -h |
如图所示，可以看到分区 nvme0n1p3 挂载到目录 SG
图 4-16 安装设备
4.2.6 分区读/写测试
1.更改到挂载分区的目录：
|
cd SG |
2.清除内存缓存
为了保证读写测试的准确性，我们需要清除缓存。使用以下命令清除内存缓存：
|
sudo sh -c "sync && echo 3 > /proc/sys/vm/drop_caches" |
3.写入测试（将树莓派内存内容复制到SSD）
使用 dd 命令从 /dev/zero 生成数据并将其写入挂载的 SSD 进行写入性能测试：
|
sudo dd if=/dev/zero of=./test_write count=2000 bs=1024k |
图 4-17 分区写入测试
4.读取测试（将数据从SSD复制到树莓派内存）
使用 dd 命令将数据从先前生成的 test_write 文件读取到 /dev/null 以进行读取性能测试：
|
sudo dd if=./test_write of=/dev/null count=2000 bs=1024k |
图 4-18 分区读取测试
5.清除缓存
|
sudo sh -c "sync && echo 1 > /proc/sys/vm/drop_caches" |
此命令会将缓存中的数据同步到磁盘并释放文件系统缓存。
6.删除测试文件
执行读/写测试后，建议删除已创建的测试文件：
|
sudo rm ./test_write |
图 4-19 删除分区读写测试文件
注意：
不同的卡和环境：由于存储卡和所用环境的差异，测试结果可能会有所不同。由于硬件性能限制，Raspberry Pi 上的结果可能不如 PC 上的测试准确。
4.2.7 启动时自动下载
1.设置自动下载

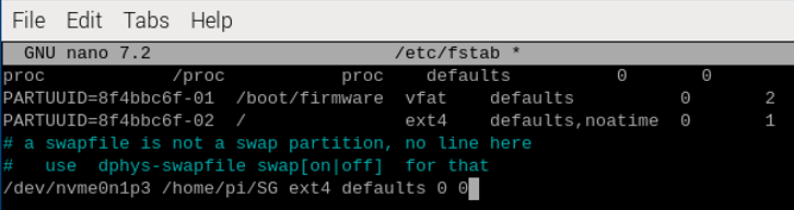

如果测试成功，并且您只想将 M.2 SSD 用作扩展磁盘而不是系统磁盘，您可以通过使用以下命令编辑 /etc/fstab 文件来设置自动下载：
|
sudo nano /etc/fstab |
在文件末尾添加以下行：
|
/dev/nvme0n1p3 /home/pi/SG ext4 defaults 0 0 |
格式为：
/dev/nvme0n1p3（设备名称）
/home/pi/SG（挂载目录）
ext4（文件系统类型）
defaults（默认下载选项）
0 0（表示备份和文件系统检查顺序）
图 4-20 自动下载1
1编辑后，保存并退出（按 Ctrl X，然后按 Y，然后按 Enter）。

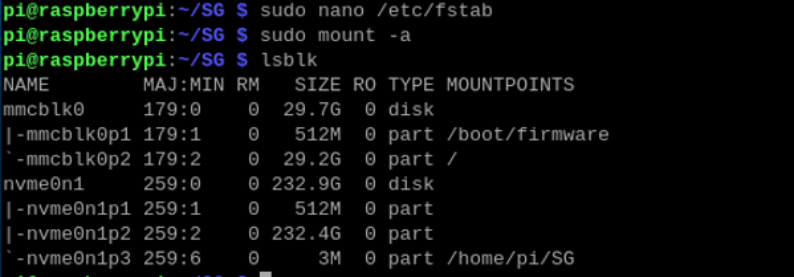

2. 应用更改
为确保配置正确，请使用 sudo mount -a 命令立即应用下载配置：
|
sudo mount -a |
3.重新启动系统并检查下载状态。
|
sudo reboot lsblk |
图 4-21 自动挂载 2
注意：
编辑 /etc/fstab 文件时，请确保输入正确的设备名称和挂载点，以避免系统启动失败;
使用 sudo mount -a 应用更改并确认没有错误。
4.2.8 删除下载目录并禁用自动下载

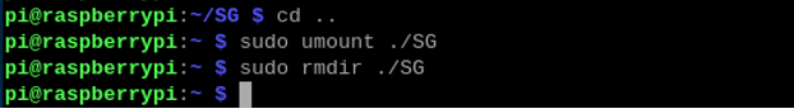

1.卸载目录并删除下载目录：
导航到下载点的父目录：
|
cd .. |
卸载目录：
|
sudo umount ./SG |
删除下载目录：
|
sudo rmdir ./SG |
图 4-22 删除下载目录
2.禁用自动下载
编辑文件并注释掉或删除自动下载条目：
|
sudo nano /etc/fstab |

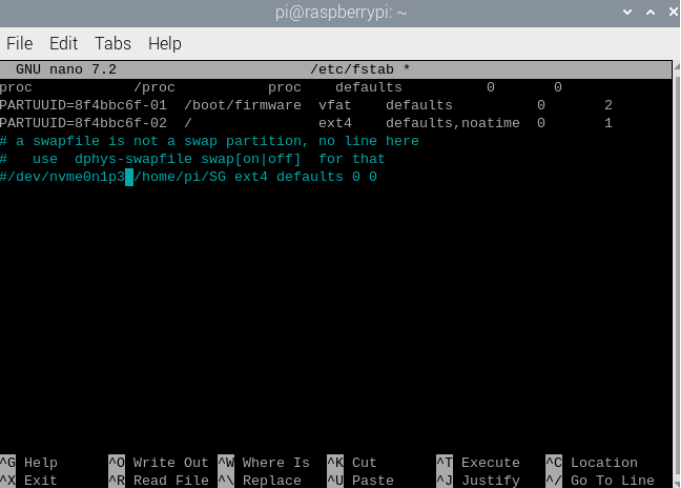

注释掉 /dev/nvme0n1p3 /home/pi/SG ext4 行，默认为 0 0，方法是在行首添加一个 # 符号。
图 4-23 禁用自动下载
4.2.9 NVME SSD 启动
1.确保已安装并更新 rpi-eeprom 工具：
|
sudo apt update sudo apt full-upgrade sudo apt install rpi-eeprom |

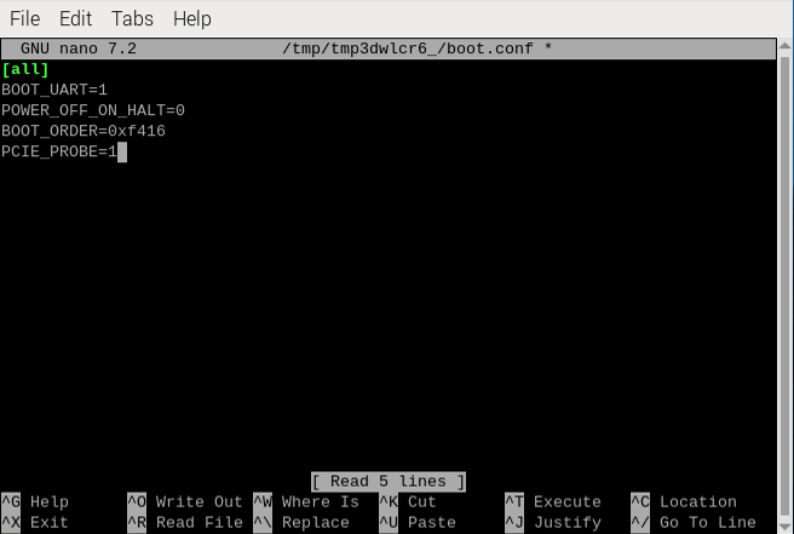

2.编辑引导加载程序配置：
|
sudo rpi-eeprom-config --edit |
在编辑器中，找到BOOT_ORDER行并将其修改为：
BOOT_ORDER=0xf416
添加行：PCIE_PROBE=1
图 4-24 引导配置
保存并退出编辑器（按 Ctrl X，然后按 Y，然后按 Enter）。
要优先从 SD 卡启动，请更改为：
BOOT_ORDER=0xf461
其他配置请参考下表：
其他配置请参考下表：
|
Value |
模式 |
Description |
|
0x0 |
SD卡检测 |
尝试 SD，然后等待 card-detect 指示卡已更改 - 现在已弃用 0xf （RESTART） 可用。 |
|
0x1 |
SD卡 |
SD 卡（或计算模块 4 上的 eMMC）。 |
|
0x2 |
网络 |
网络启动 - 请参阅网络启动服务器教程 |
|
0x3 |
RPIBOOT |
RPIBOOT - 参见 usbboot |
|
0x4 |
USB-MSD |
USB 大容量存储启动 - 请参阅 USB 大容量存储启动 |
|
0x5 |
BCM-USB-MSD |
USB 2.0 从 USB Type C 插槽启动（CM4：CM4IO 板上的 USB A 型插槽）。在 Raspberry Pi 5 上不可用。 |
|
0x6 |
NVME |
仅限 CM4 和 Pi 5：从连接到 PCIe 接口的 NVMe SSD 启动。有关更多详细信息，请参阅 NVMe 启动。 |
|
0x7 |
HTTP |
通过以太网进行 HTTP 启动。有关更多详细信息，请参阅 HTTP 启动。 |
|
0xe |
停止 |
停止并显示错误模式。需要重新启动才能退出此状态。 |
|
0xf |
重启 |
从BOOT_ORDER字段中的第一个引导模式重新启动，即循环 |
表4-1 树莓派设备启动顺序配置表
3.应用配置
编辑后，更新引导加载程序：
|
sudo rpi-eeprom-update -d -f |
4.将系统下载到SSD
下载系统的方法有很多种。此示例使用 Raspberry Pi 桌面：

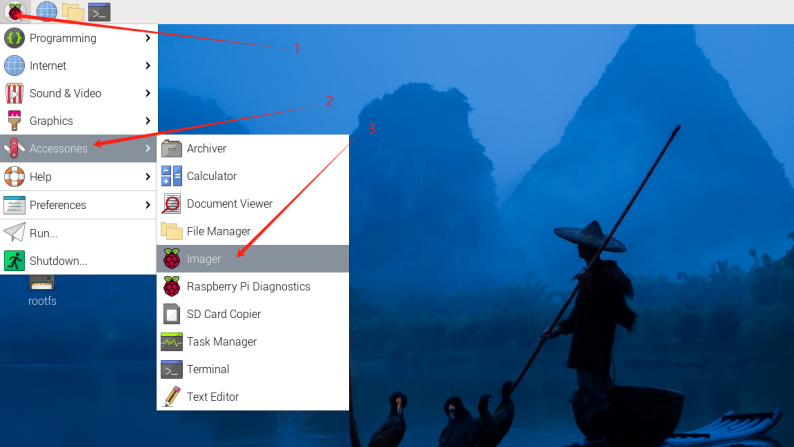

单击 Raspberry Pi 桌面左上角的菜单 — 选择附件 — 选择成像器
图 4-25 下载树莓派作系统 1

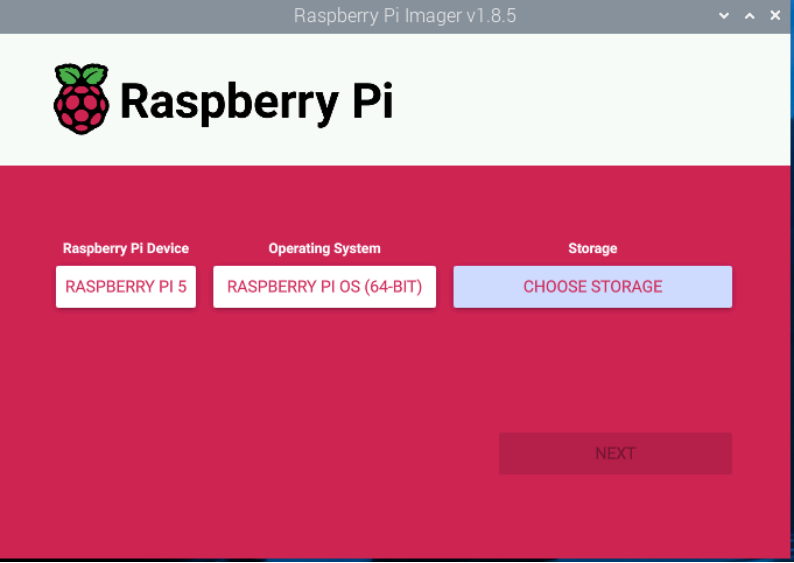

在树莓派的树莓派成像仪官方工具中，自定义所需的系统和初始化设置，然后将系统下载到固态硬盘。
图 4-26 下载树莓派作系统 2
下载和安装完成后，重新启动 Raspberry Pi。
|
sudo reboot |

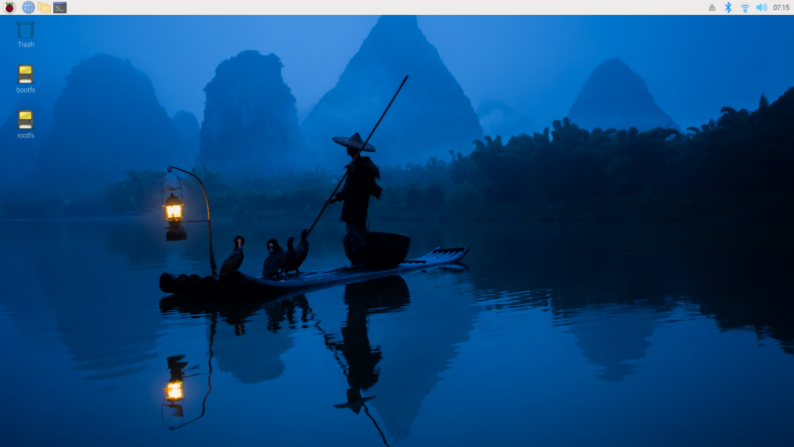

树莓派启动后，如果SD卡下载在桌面上，则表示系统正在运行，SSD启动配置成功。
图 4-27 NVME SSD 启动成功
注意：
如果您的 SSD 已经挂载到 Raspberry Pi 系统上，并且在使用 Raspberry Pi Imager 工具下载系统之前没有卸载，则 Raspberry Pi Imager 可能无法检测到 SSD，从而阻止系统下载。您需要卸载 SSD;有关详细信息，请参阅第 4.2.8 节。
如果您遇到硬盘无法识别的问题，并且您在“config.txt”文件中添加了语句“dtparam=nvme”，您可以尝试添加语句“dtparam=pciex1_gen=3”以启用 PCIe Gen3。然后，重新启动并检查硬盘是否被识别。有关详细步骤，请参阅第 4.2.2 节。
我们已经测试了大多数 SSD，但某些 SSD 与我们的产品存在兼容性问题。您可以通过以下链接参考某些 SSD 型号的官方兼容性测试：
NVMe 兼容性列表 - Pineberry Pi Documentaton
产品注意事项和维护
注意事项
- 在通电状态下，不要插拔模块。
- 遵循产品上提供的所有警告和指南。
- 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
- 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
- 不要在多尘或肮脏的环境中使用或存放产品。
- 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
- 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
- 不要使用有机溶剂或腐蚀性液体清洁产品。
- 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
