SG C2303 01C



一、产品概述


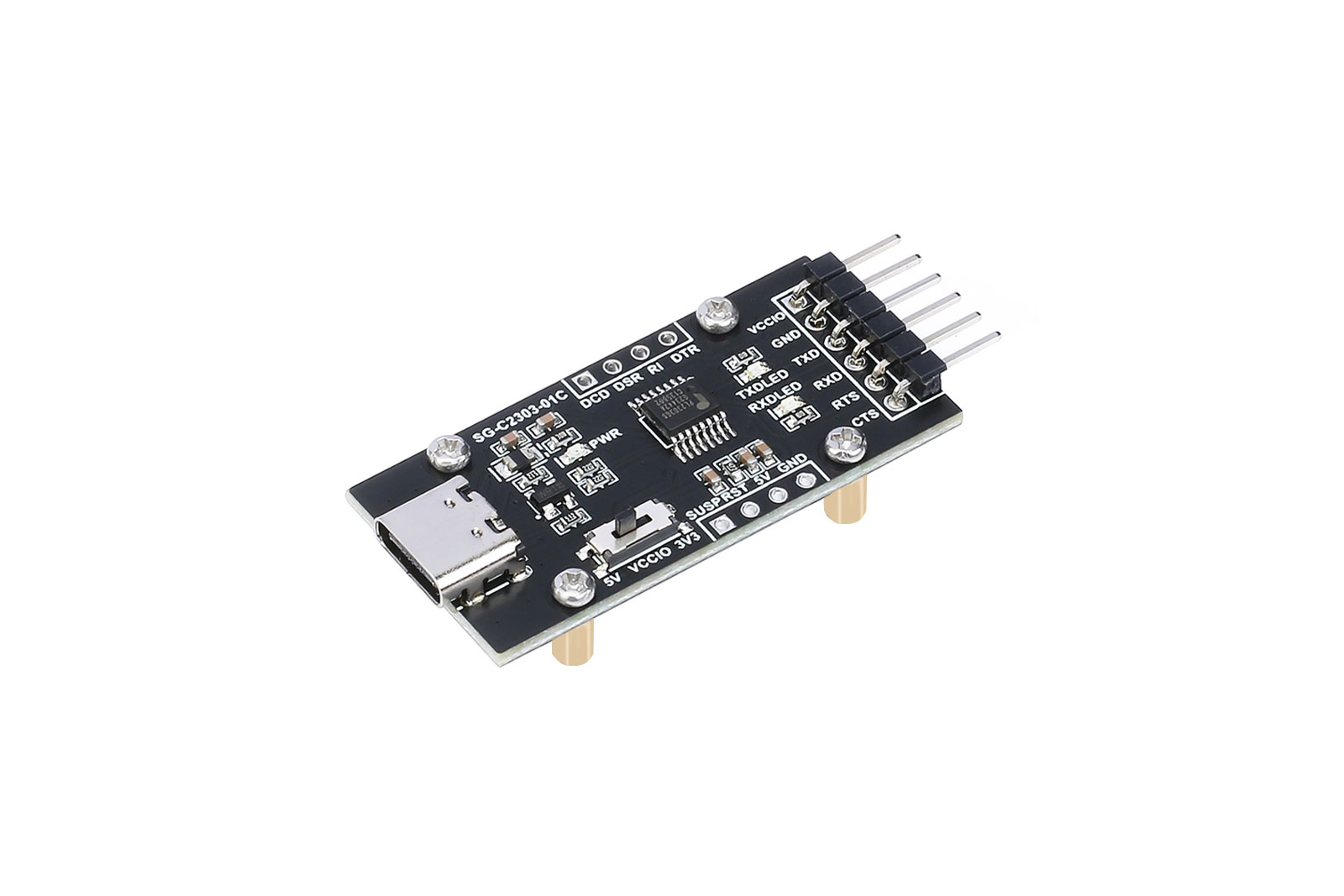

USB 转 UART 串行模块 PL2303 Type-C 连接器
本产品是一款以PL2303GS芯片为核心的高性能USB to UART串行模块。它支持 USB 2.0 标准，并支持 USB 和串行接口之间的双向数据传输。该模块具有用户友好、稳定可靠等特点，广泛应用于各种电子设备中。用户可以通过这些引脚与其他设备进行通信，实现信息的传输和接收。此外，该产品还支持多种作系统，包括 Windows、Linux 和 macOS。它提供标准的 UART（TTL）接口，包括 TX（发送）和 RX（接收）线路，以及 CTS（清除发送）和 RTS（请求发送）线路，以实现更灵活的数据流控制。


二、特点

  • 该模块支持高速数据传输速率，确保高效的通信性能。

  • 兼容Windows、Linux、macOS等多种作系统，确保串行通信稳定可靠。

  • 不需要额外的司机;只需将模块插入计算机的 USB 接口即可自动识别和使用。

  • 该模块提供多种配置选项，包括波特率、数据位、停止位、奇偶校验位等，以满足不同串行设备的需求。

  • 模块提供丰富的流量控制功能，包括硬件流量控制（RTS/CTS）和软件流量控制（XON/XOFF），实现更可靠的数据传输和通信控制。

  • 板载电源、TXD 和 RXD 指示灯，用于使用状态指示。

  • 板载UART TTL电压电平开关，可在3.3V/5V之间轻松切换。

  • 硬件流量控制引脚CTS和RTS可用于更通用的应用场景。



三、产品规格

尺寸

42.20mm(长)*20.32mm(宽)

输入电压

5V

逻辑电压

3.3V/5V

串行通信接口芯片

PL2303GS

通信速率

12 Mb/s(最大)



四、用途
4.1 资源介绍图





4.2 UART接口说明

VCCIO

3.3V/5V电源（通过电压电平开关切换）

GND

接地引脚

TXD

串行数据传输引脚，连接到MCU ；接收

RXD

串行数据接收引脚，连接到MCU ；TX

RTS

请求发送，用于控制数据传输，连接到MCU；CTS

CTS

清晰发送，用于控制数据传输，连接到MCU；RTS



五、 附录

5.1 预防措施

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2保养

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
