SG C232 01C



一、产品概述

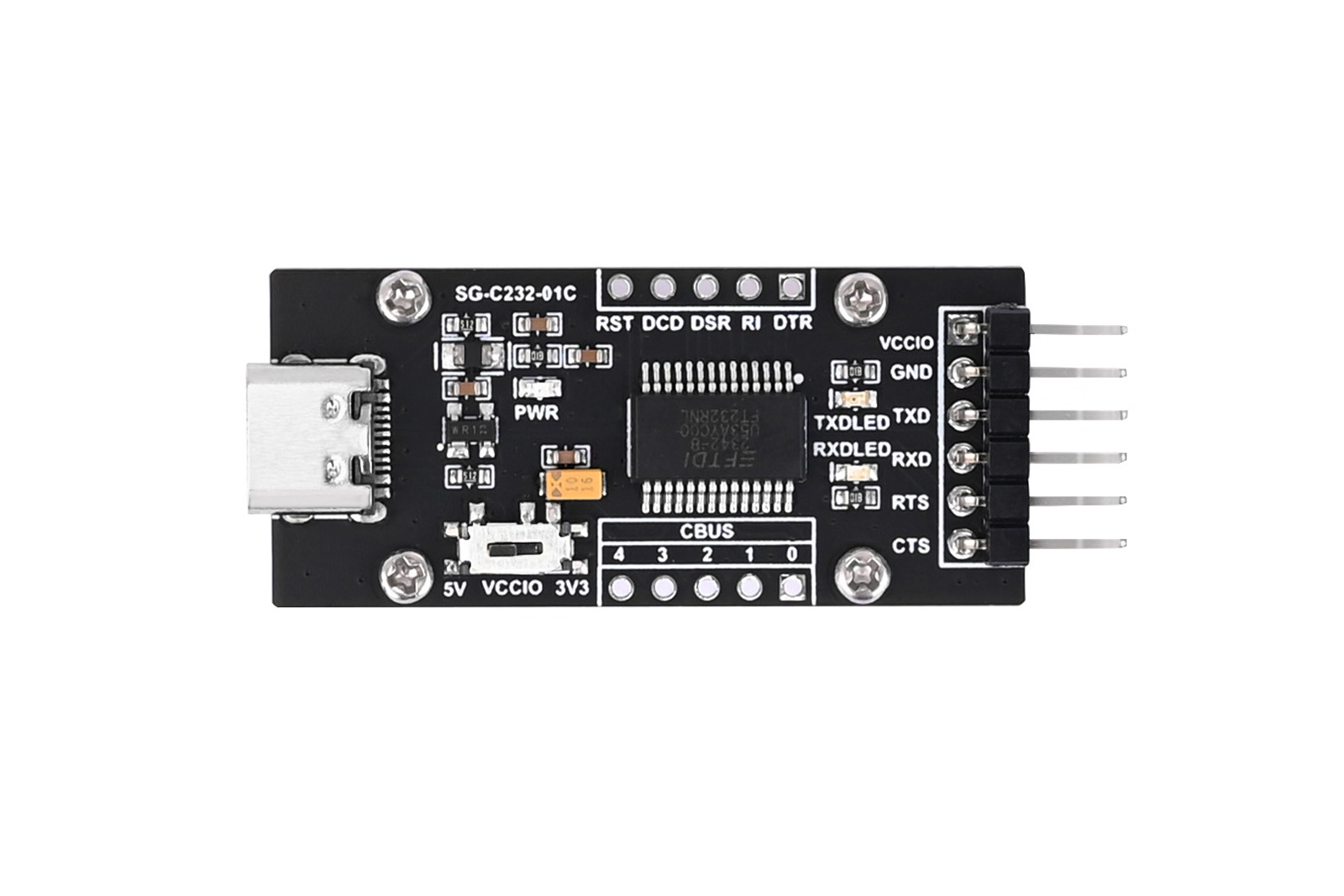

USB 转 UART 串口模块 FT232 Type-C 连接器
该模块是一款以FT232芯片为核心的高性能USB转串行转换器模块。它支持 USB 2.0 标准，并支持 USB 和串行接口之间的双向数据传输。该模块具有用户友好的简单性、稳定性和可靠性，使其广泛应用于各种电子设备中。用户可以利用这些引脚与其他设备进行通信，方便数据传输和接收。此外，该产品兼容多种作系统，包括 Windows、Linux 和 macOS，无需安装驱动程序即可无缝使用。


二、特点

  • 该模块采用高质量的芯片和电子元件，确保出色的可靠性和稳定性，以实现长时间和一致的运行。

  • 该模块提供了一个用户友好的串行通信接口，用户只需将其插入计算机上的USB端口，即可通过串行接口建立数据传输。

  • 它支持各种作系统和开发平台，包括 Windows、Mac OS X 和 Linux。它还兼容多种编程语言，例如 C、C 和 Python。

  • 板载电源、TXD 和 RXD 指示灯提供状态指示，便于监控使用情况。

  • 该模块板载UART TTL电平切换开关，可在3.3V和5V电压电平之间方便快速地切换。

  • 硬件流量控制引脚（CTS和RTS）可用于更多样化的应用场景。



三、产品参数

尺寸

47.5mm (长)*20.32mm (高)

输入电压

5V

逻辑电压

3.3V/5V

串行通信接口芯片

FT232RL

通信速率

300bps ~ 3Mbps





四、使用

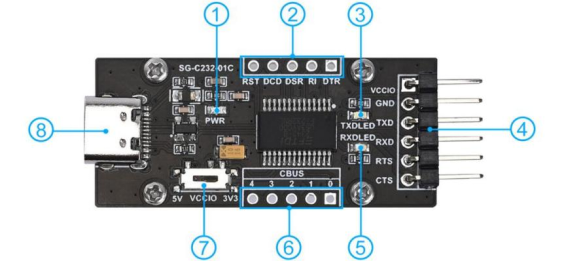

4.1 资源介绍图

图 2-1 SG-C232-01C 资源配置文件


①板载电源指示灯LED  ②&⑥预留2.54mm间距
③控制引脚焊盘TXD LED指示灯  ④UART（TTL）接口接头
⑤RXD LED指示灯   ⑦3.3V/5V逻辑电压开关滑动开关
⑧USB Type-C连接器



4.2 UART 接口说明

VCCIO

3.3V/5V 电源（通过滑动开关切换）

GND

接地引脚

TXD

串行数据传输引脚，连接到MCU；RX

RXD

串行数据接收引脚，连接到MCU；TX

RTS

请求发送，用于控制数据传输，连接到MCU；CTS

CTS

清除发送，用于控制数据传输，连接到MCU；RTS



五、附录

5.1 预防措施

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2保养

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
