Pico扩展增强型S1（Pico Expansion Plus S1）
I 产品概述
树莓派 Pico 升级扩展板 2 套 2x20PIN Pico 标准接头

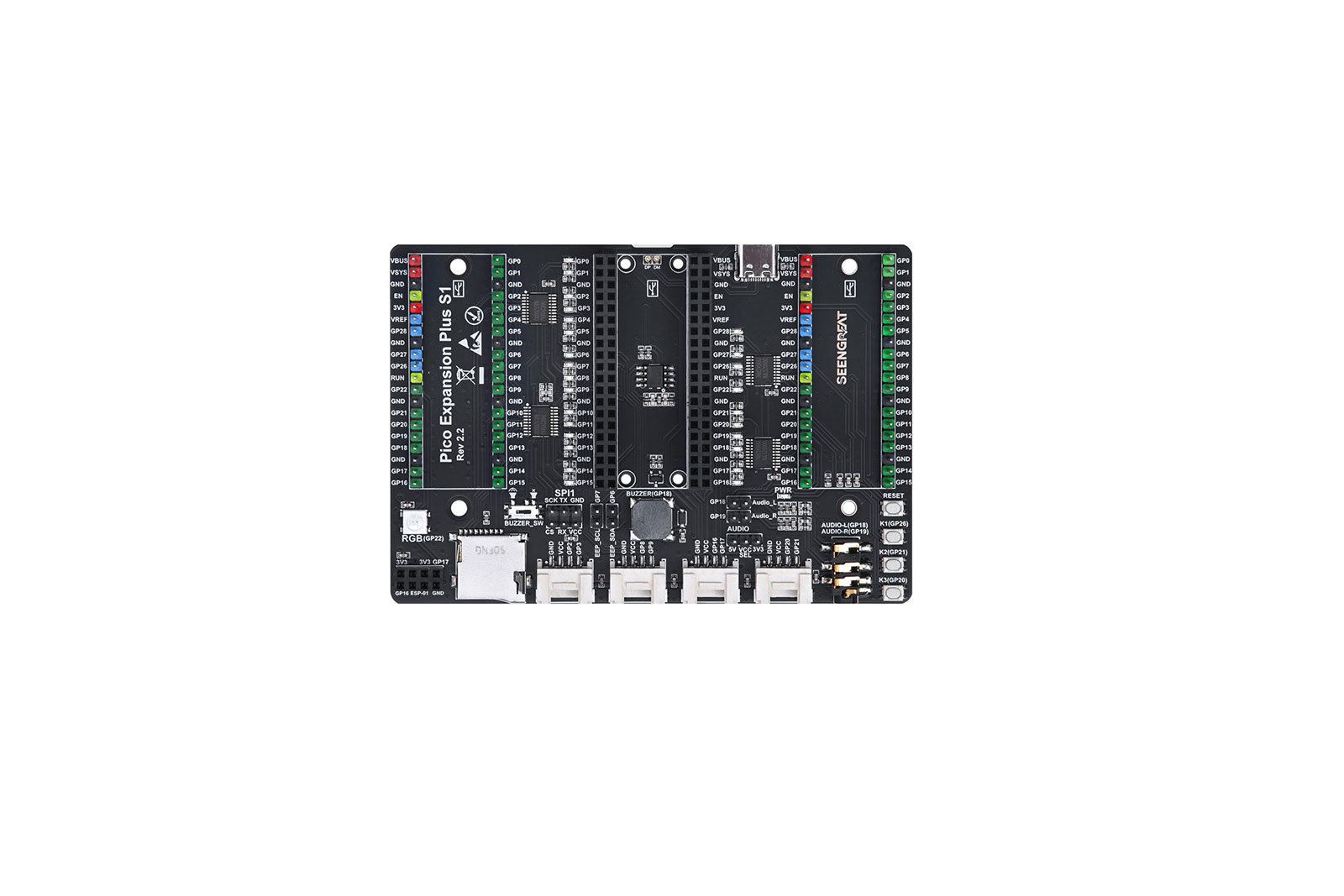

Pico 扩展板 Plus S1 是专为树莓派Pico 设计的升级扩展板。它不仅包括 Pico 扩展板 Plus 版本的所有功能，例如 GPIO 状态指示灯 LED、两组 2x20PIN 接头、4 个 HY-2.0-4P 连接器、1 组 SPI1 接头和 1 个复位按钮，还增加了全彩 RGB LED、板载 Micro SD 卡插槽、带开关的蜂鸣器、和一个标准的 3.5 毫米音频插孔。
- GPIO 状态指示灯 LED：当 GPIO 为高电平时，相应的 LED 指示灯亮起;否则，它就会熄灭。
- 两组 2x20PIN 接头允许使用杜邦线轻松连接到树莓派Pico 扩展板或外部设备。引脚功能清晰地标记在电路板的两侧，便于使用和测量。
- 有4个HY-2.0-4P连接器，用于连接2.0mm间距带状电缆，为连接其他功能模块提供了便利。“VCC SEL”接头跳线允许您选择这些连接器的电源电压。短路至5V时，连接的模块由5V供电;当短路至 3.3V 时，它们由 3.3V 供电。请注意： 外部 HY-2.0-4P 连接器的所有 VCC 引脚都连接在一起，因此一旦选择了电压，所有连接模块的电压将相同。
- 一组接头用于公开 SPI1 接口，允许您使用带状电缆或杜邦线连接 SPI 外设。该 SPI1 接口与 4 个 HY-2.0-4P 连接器共享相同的 VCC 电压。
- 有一个全彩 RGB LED，在运行示例程序时产生炫酷的灯光效果。Micro SD 卡插槽可用于存储。该板还具有一个带开关的蜂鸣器，可按需使用。
- 该板具有EEPROM芯片AT24C32，并带出相应的I2C引脚选择引脚跳线帽。用户可以根据实际情况选择要使用的引脚。
- 预留了一个 ESP-01 适配器模块焊点，支持 I2C 总线和 UART。此外，还有一个标准的 3.5 毫米音频插孔，支持立体声和左声道切换。
-
树莓派Pico本身没有复位按钮，因此该产品增加了复位按钮，允许用户在不频繁拔下USB线的情况下复位或重新编程Pico。
II 产品特点
- 适用于所有 Pico GPIO 的 GPIO 状态指示灯 LED
- 5V电源电压tage（由Pico或Type C端口提供）
- 板载Micro SD卡插槽、全彩RGB（WS2812）、标准3.5mm音频插孔、蜂鸣器、EEPROM和按钮
- 为树莓派Pico开发板提供Python开源示例程序
III 产品参数
|
大小 |
114mm（长）*78.5mm（宽）*11mm（高） |
|
电源电压 |
5V（由 Pico 或 Type C 端口供电） |
Ⅳ 附录
4.1 产品的注意事项和维护
4.1.1 预防措施
- 在通电状态下，不要插拔模块
- 遵循产品上提供的所有警告和指南。
- 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
- 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
- 不要在多尘或肮脏的环境中使用或存放产品。
- 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
- 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
- 不要使用有机溶剂或腐蚀性液体清洁产品。
- 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内
