2.7inch E-Paper



产品概述

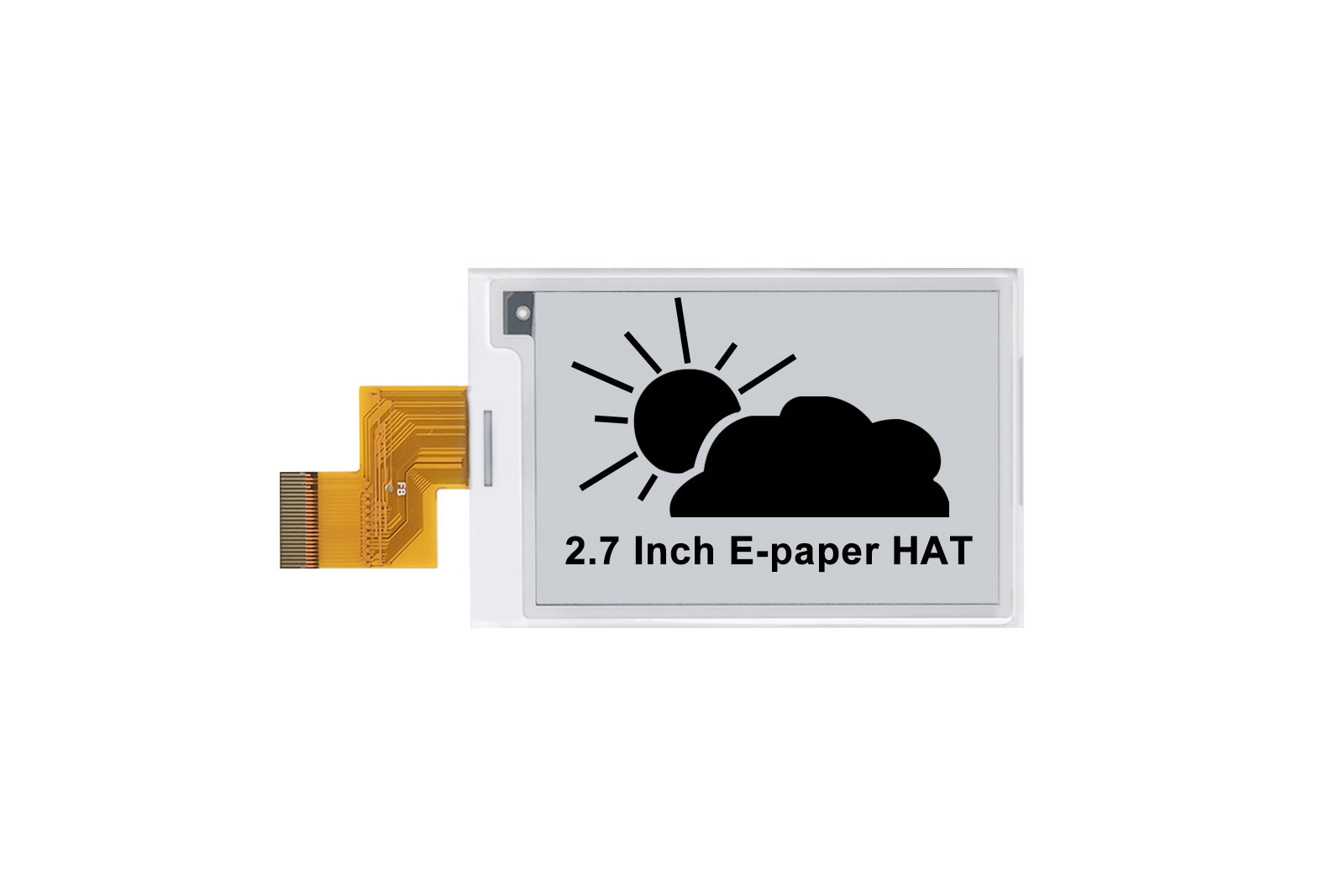

本产品为2.7英寸电子墨水屏，可显示黑白颜色。分辨率为264 x 176，通过SPI接口进行通信，支持部分刷新。由于其超低功耗、宽视角以及无需电源即可保持显示内容的能力等优点，是货架标签和工业仪器等应用的理想选择。

应用范围

适用于电子书阅读器、电子价签、工业和物流标签、数字招牌、广告牌、会议名牌、电子笔记本等。

产品特点

  • 无需背光;即使在断电的情况下，也可以长时间保持上次更新的显示内容。
  • 超低功耗;仅在刷新期间消耗电量。
  • 宽视角;视角大于170°。
  • 反光显示屏;它不会自行发光。

产品参数

工作电压

3.3伏

尺寸

70.42 毫米 x 45.8 毫米

显示尺寸

57.29 毫米 x 38.19 毫米

像素

264 x 176

显示颜色

黑与白

沟通方式

SPI

灰度

4

工作温度

0°C~50°C

FPC接口

0.5mm 间距 24 引脚

显示方向

风景、肖像

完全刷新时间

3秒

快速刷新时间

1.5秒

部分刷新时间

0.43秒

刷新功耗

9毫瓦

待机功耗

0.003毫瓦

刷新过程说明（刷新时间：从屏幕移动到稳定显示的整个过程）

（1）全屏刷新：刷新过程中，屏幕会多次闪烁。

（2）快速刷新：刷新过程中，屏幕会闪烁一次。

（3）部分刷新：刷新过程中，不会出现屏幕闪烁的情况。

产品尺寸



产品优势

该电子纸采用“微胶囊电泳显示”技术进行图像显示。其工作原理涉及悬浮在液体中的带电纳米颗粒在电场的影响下迁移。在环境光下，通过反射形成类似于传统印刷纸的显示效果。刷新后，无需供电，可长时间保留显示图像。电子纸可以在人造光或自然光等各种环境光条件下清晰显示图像。它不需要背光，可视角度接近180°，可与传统纸张的显示效果相当。它通常用于电子阅读器和标签等应用。

用法

电子纸使用注意事项

  • 避免阳光直射。电子纸在强光下会显示颗粒，即微胶囊中的带电颗粒在强光下会变干，然后失去活性，无法刷新。这种情况是不可逆的。同时，必须采取防潮防水措施，严格按照规范要求的温湿度范围进行作。如果电子纸长时间不使用，需要倒置放置，屏幕应以全白屏放置。
  • 电子纸刷新后，需要设置睡眠模式，或设置睡眠模式后关闭电源。SPI串口电子纸的刷新间隔至少为180s，尤其是大尺寸电子纸，如果间隔时间太短，会出现残影，从而影响电子纸的显示效果。
  • 为了减少残影，建议在5次局部刷新后增加黑白全屏刷新显示，并增加刷新间隔。
  • 如果电子纸长时间不刷新，则必须将其关机或进入深度睡眠模式。
  • EPD 面板/模块由玻璃和塑料等易碎材料制成，跌落可能会破裂或破裂。请小心处理。请勿对 EPD 面板施加弯曲或扭曲等力。
  • 高温、高湿度、阳光或荧光灯可能会降低 EPD 面板的性能。请勿将未受保护的 EPD 面板长时间暴露在高温、高湿、阳光或荧光灯下。请将 EPD 面板存放在仓库和原包装的可控环境中。

与电子纸驱动板一起使用

本产品可与我们的电子纸驱动板（用户需单独购买）一起使用。电子墨水屏适用于树莓派系列、Arduino、STM32、ESP32等平台。我们为 Raspberry Pi 提供 C 和 Python 示例程序，以及 ESP32、Arduino 和 STM32 示例程序。这些示例程序可以绘制点、线、矩形和圆形，还可以显示英文字母、数字和图像。

电子纸驱动板说明

有关本电子墨水屏的详细参数和使用方法，请参阅本产品WIKI上的数据表文档。

有关 Seengreat 品牌驱动板的更多信息，请访问我们公司主页：https://seengreat.com。

如何使用电子纸驱动板

如果您已经拥有电子纸驱动板，请访问以下地址查看有关驱动板的更多详细信息：https://seengreat.com/wiki/

使用内置屏幕驱动板

如果您想要更方便的选择，您还可以浏览我们的 2.7 英寸电子纸显示屏产品。通过这款产品，我们将2.7英寸电子纸与驱动模块相结合，为用户提供了更加方便和高效的服务。欲了解更多详情，请访问：

https://seengreat.com/product/278/27inch-e-paper-hat







常见问题

问：电子墨水屏的刷新次数是多少/寿命是多少？

在理想条件下和正常使用下，最多可刷新100万次（100万次）。

问：使用一段时间后，屏幕刷新（全刷新）时出现严重重影，无法修复？

开发板长时间供电后，建议在每次刷新作后将屏幕设置为睡眠模式或直接切断电源。否则，长时间处于高压状态时可能会损坏屏幕。

问：电子墨水屏幕进入深度睡眠模式后可以再次刷新吗？

可以，但需要使用软件进行电子纸初始化作。

问：为什么显示过程中会出现图像偏移？

可能是由于SPI速率过高，导致数据丢失。尝试降低 SPI 速率。

电源不足或电源不稳定会导致数据丢失。

数据线过长会导致数据丢失;线的长度最好不要超过20cm。





锂电池注意事项

  • 如果产品没有配备电池，客户应根据产品说明书中对电池的描述选择从正规厂家购买锂电池，使用前请仔细阅读电池厂家手册，确保与购买的产品模块兼容，观察电池极性，了解电池使用环境， 并记住电池寿命;
  • 使用电池前，请检查产品与电池接触部位是否清洁，必要时用广告擦拭amp 布，干燥后按正确的极性方向放入电池座;
  • 儿童不得在没有成人监督的情况下更换电池;
  • 不要混用新旧电池或不同类型的电池，尤其是干电池和充电电池;
  • 请勿使充电电池短路，否则会损坏电池，并会发热并使电池烧毁;
  • 不要拆卸电池，或尝试用尖锐物体刺穿电池，因为电池内部的电解液会伤害您的皮肤和衣服;
  • 使用本产品后请关闭电源输出，避免过热和火灾;
  • 不能反向充电，反向充电相当于过放电，过放会使电池内部发生不良反应并导致电池严重损坏，产生大量气体，可能使充电电池发生化学泄漏;

电池应存放在阴凉干燥处，避免阳光直射，也不能与金属物体混用，包裹在外面的绝缘膜不得随意撕掉，绝缘膜被剥掉的电池与金属物体混入，可能导致电池短路，导致漏液、放电、 爆炸、火灾和人身伤害;如果电池长时间不使用，应在电池耗尽后保存，每3个月取出充放电一次。



预防措施

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
