1.3inch OLED HAT(A)



I 产品概述

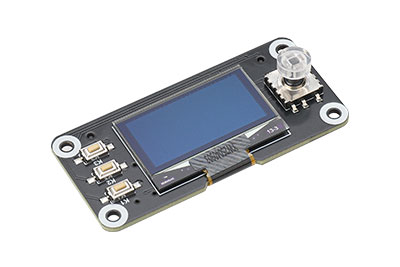

这款 1.3 英寸 OLED 显示扩展模块由 SH1106 控制器提供支持，分辨率为 128×64，并集成了一个板载 5 方向纵杆和三个可编程按钮。双滑动开关可实现无缝的SPI/I²C通信模式选择。该模块专为 Raspberry Pi 40 针 GPIO 接头设计，通过 SPI 或 I²C 接口运行，提供极致的灵活性。

II 产品特点

  • 1.3 英寸 OLED 显示屏，分辨率为 128×64
  • SPI/I²C 协议支持：通过硬件开关在模式之间切换
  • 板载控制装置：5 个方向纵杆和 3 个可编程按钮
  • 集成 SH1106 显示控制器

III 产品参数

大小

65mm(长) x 30mm(宽)

像素

128 x 64

显示颜色

黑白

信号接口

SPI / I2C

电源电压

3.3V

OLED 显示区域

29.42×14.70

驱动芯片

SH1106

IV 产品使用

板载开关 SW1 和 SW2 用于 SPI/I²C 模式选择。根据配置表将交换机设置到相应的位置进行协议切换。



IIC

SPI

SW1

0

1

SW2

0

1



4.1 模块资源配置文件

模块资源配置文件如下图所示：

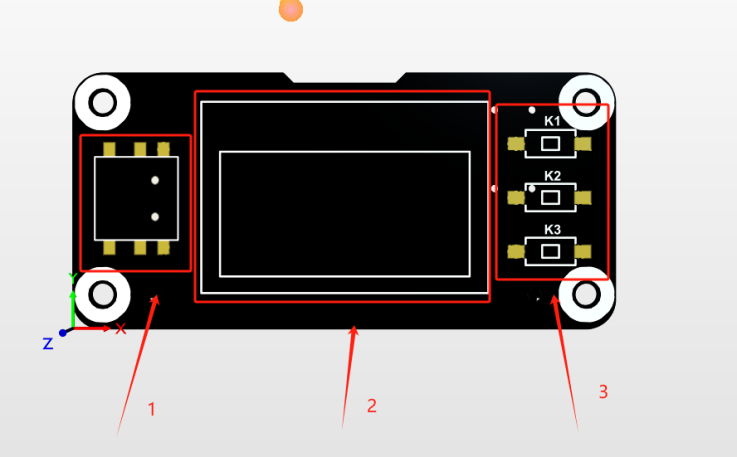

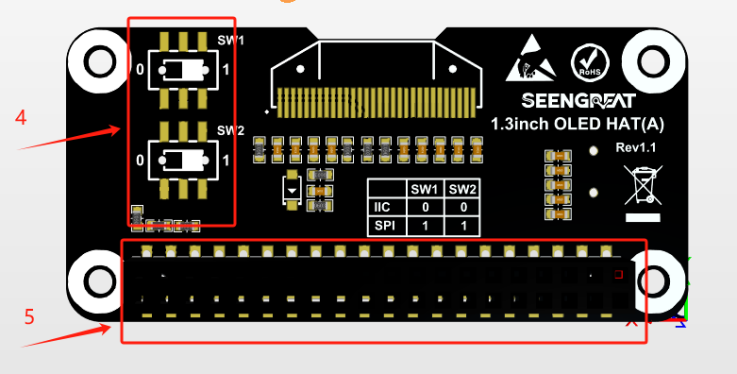

图4-1 1.3英寸OLED显示屏资源简介图

①用户纵杆   ② 1.3 英寸 OLED 显示屏
③ 三个用户可编程按钮  ④ SPI/I²C 模式选择开关
⑤ Raspberry Pi 40pin GPIO 母头



4.2树莓派接线定义

Raspberry Pi 的靶心系统示例程序使用 wiringPi 中的引脚定义编号，而 bookworm 系统使用 BCM 编号的引脚定义。树莓派主板接线定义如下表所示：

1.3英寸 OLED HAT A

WiringPi 编号

BCM 编号

VCC

3.3V

GND

GND

DIN

SPI:P12 / I2C:P8

SPI:D10 / I2C:D2

CLK

SPI:P14 / I2C:P9

SPI:D11 / I2C:D3

CS

P10

D8

D/C

P6

D25

RST

P0

D17

LEFT

P25

D26

DOWN

P23

D13

CENT

P21

D5

UP

P24

D19

K1

P27

D16

K2

P28

D20

K3

P29

D21

表4-1 1.3英寸OLED HAT A和树莓派引脚的定义



V 附录

5.1 预防措施

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2保养

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
