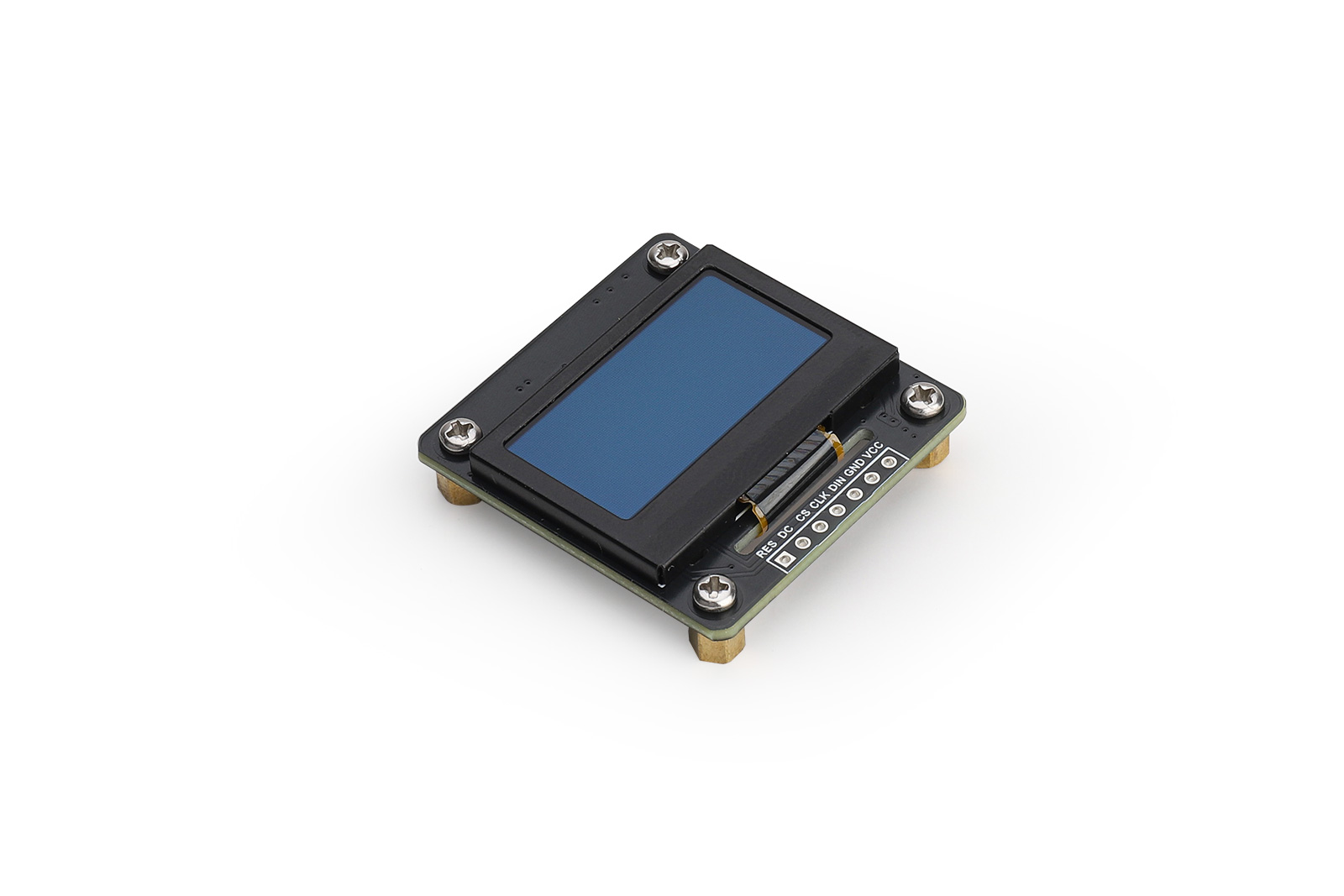

1.3inch OLED HAT(B)

I 产品概述

1.3英寸OLED显示屏 128 x 64像素黑白支持SPI/I2C通信

该产品是一款多功能的 1.3 英寸 OLED 显示扩展模块，由 SH1106 控制器提供支持，分辨率为 128x64。它专为实现极高灵活性而设计，集成了一个独特的滑动开关，可实现 SPI 和 I²C 通信模式之间的无缝转换，并通过单个电阻器进行 I²C 地址配置。它与各种流行的开发板兼容，包括 Raspberry Pi 系列、Arduino、STM32 和 ESP32，可轻松集成到您的项目中。

我们为 Raspberry Pi （C/Python）、Arduino 和 STM32 平台提供全面的示例代码。这些库使您能够绘制点、线、矩形和圆形，并完全支持显示字母数字字符和图像。体验真正自适应显示解决方案的便利性，简化原型设计和开发。

II 产品特点

1.3英寸OLED显示屏，分辨率为128×64像素
支持SPI/I²C协议，带选择开关，实现无缝模式切换
板载电平转换器兼容 3.3V/5V MCU
Raspberry Pi、Arduino Mega、STM32 和 ESP32 的开源示例代码

III 产品参数

大小	38mm(长) x 37mm(宽)
像素	128 x 64
显示颜色	黑、白
电压转换器	TXS0108EPWR
信号接口	SPI / I2C
电源电压	3.3V/5V
OLED 显示区域	29.42×14.70
驱动芯片	SH1106

IV 产品使用

本产品的所有示例代码都是针对SPI模式编写的，因此开发板背面的开关预设为“SPI”位置。要使用 I2C 模式，请按照以下步骤作：

将开发板背面的选择开关拨至“I2C”位置将 oled.h 文件中的 use_mode 1 修改为 use_mode 0。
该产品提供两个可选的 I2C 地址。在I2C模式下，地址选择由I²C地址选择电阻的焊接位置控制。要修改 I²C 地址：

选择所需的I²C地址，并将电阻器重新定位到相应的焊盘
同时调整 oled.h 和 oled.c 文件中的 ADDR 参数值

4.1模块资源配置文件

模块资源配置文件如下图所示：

图4-1 1.3英寸OLED显示屏资源简介图

①SPI/I2C 控制接口（2.54mm 间距排针）②IIC 地址选择电阻
③SPI/I2C 控制接口（1.25mm 间距连接器）④SPI/I2C 选择开关

4.2 树莓派接线定义

由于bookworm系统不再支持wiringpi库，因此该系统的示例程序使用lgpio库，靶心系统可以使用示例程序的wiringpi库版本。

Raspberry Pi 的靶心系统示例程序使用 wiringPi 中的引脚定义编号，而 bookworm 系统使用 BCM 编号的引脚定义。树莓派主板接线定义如下表所示：

OLED 显示	WiringPi 编号	BCM 编号
VCC	3.3V
GND	GND
DIN	SPI:P12 / I2C:P8	SPI:D10 / I2C:D2
CLK	SPI:P14 / I2C:P9	SPI:D11 / I2C:D3
CS	P10	D8
D/C	P6	D25
RST	P0	D17

表 4-1 OLED 显示屏和 Raspberry Pi 引脚的定义

4.3 Arduino接线定义
表 4-2 是 Arduino Mega 和 OLED 显示器之间的接线定义：

OLED 显示	Arduino Mega
VCC	5V
GND	GND
DIN	SPI:D51 / I2C:SDA1
CLK	SPI:D52 / I2C:SCL1
CS	D10
D/C	D9
RST	D8

表 4-2 OLED 显示器和 Arduino Mega 的引脚定义

表 4-3 是 Arduino Uno 和 OLED 显示器之间的接线定义：

OLED 显示	Arduino Uno
VCC	5V
GND	GND
DIN	SPI:D11 / I2C:SDA
CLK	SPI:D13 / I2C:SCL
CS	D10
D/C	D9
RST	D8

表 4-3 OLED 显示器和 Arduino Uno 的引脚定义
4.4 STM32接线定义
本示例程序中使用的 STM32 模块STM32F103C8T6。产品接线定义如下表4-4所示：

OLED 显示	STM32
VCC	3.3V
GND	GND
DIN	SPI / I2C:PA7
CLK	SPI / I2C:PA5
CS	PB4
D/C	PA3
RST	PA2

表4-4 OLED显示器和STM32的引脚定义
4.5 ESP32接线定义
本示例程序中使用的 ESP32 模块是 ESP32-WROOM-32E。产品接线定义如下表4-5所示：

OLED 显示	ESP32
VCC	3.3V
GND	GND
DIN	SPI:IO23/ I2C:IO21
CLK	SPI:IO18/ I2C:IO22
CS	IO25
DC	IO26
RST	IO33

表4-5 OLED显示屏和ESP32的引脚定义

V 附录

5.1 预防措施

在通电状态下，不要插拔模块。
遵循产品上提供的所有警告和指南。
保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
不要在多尘或肮脏的环境中使用或存放产品。
避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
不要使用有机溶剂或腐蚀性液体清洁产品。
请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2保养

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
