RGB矩阵转接板 （RGB Matrix Adapter Board）

一、产品概述

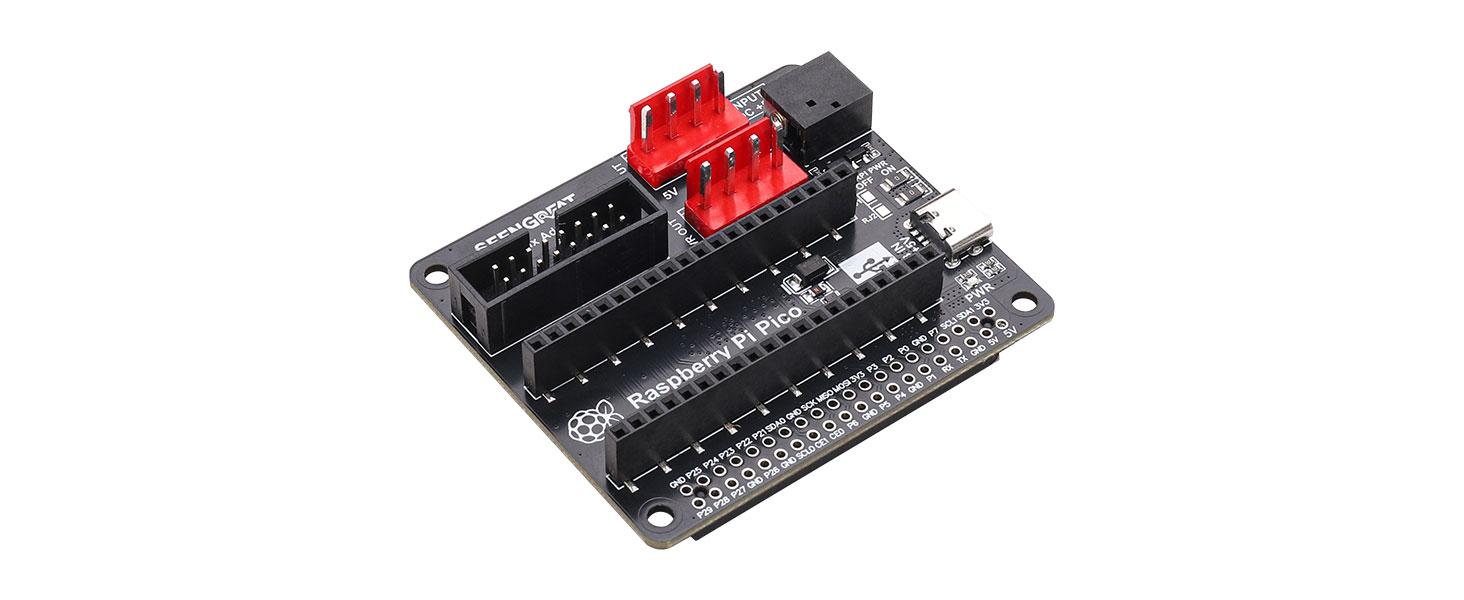

RGB Matrix Adapter Board 是一款便于用户将 RGB LED 点阵屏通过 HUB75 接口连接到树莓派系列主板或 Raspberry Pi Pico 的适配板。通过该适配板，可以更加方便地完成供电、信号连接和接口转换，适用于各类基于树莓派／Pico 的 RGB 点阵显示项目。

二、产品特点

  • 适用于树莓派系列主板的一组 40Pin GPIO 排针接口；
  • 适用于 Raspberry Pi Pico 的一组专用插座接口；
  • 双路电源输入接口：USB TYPE-C 5V / 4A、DC-044 5V / 8A；
  • 两个 VH-4P（3.96mm 间距）RGB LED 点阵屏电源输出接口；
  • 一个 HUB75 RGB LED 点阵屏接口。

三、产品规格（Specifications）

外形尺寸 DIMENSIONS

65mm（长） × 56mm（宽）

电源输入接口

USB TYPE-C 5V/4A 或 DC-044 5V/8A

电源输出接口

两个 VH-4P（3.96mm 间距）RGB LED 点阵屏电源接口，单路最高建议 5V/4A

RGB 点阵屏接口

HUB75

数据信号接口

树莓派 40Pin GPIO 接口 或 Raspberry Pi Pico 接口



四、使用说明（Usage）

如果你希望通过 RGB Matrix Adapter Board 为树莓派供电，需要确保所使用的电源具有足够的电流容量，能够同时驱动 RGB 点阵屏和树莓派主板。推荐使用稳定的 5V 大电流电源，以保证系统在满载显示时仍能正常工作。

五、布线说明

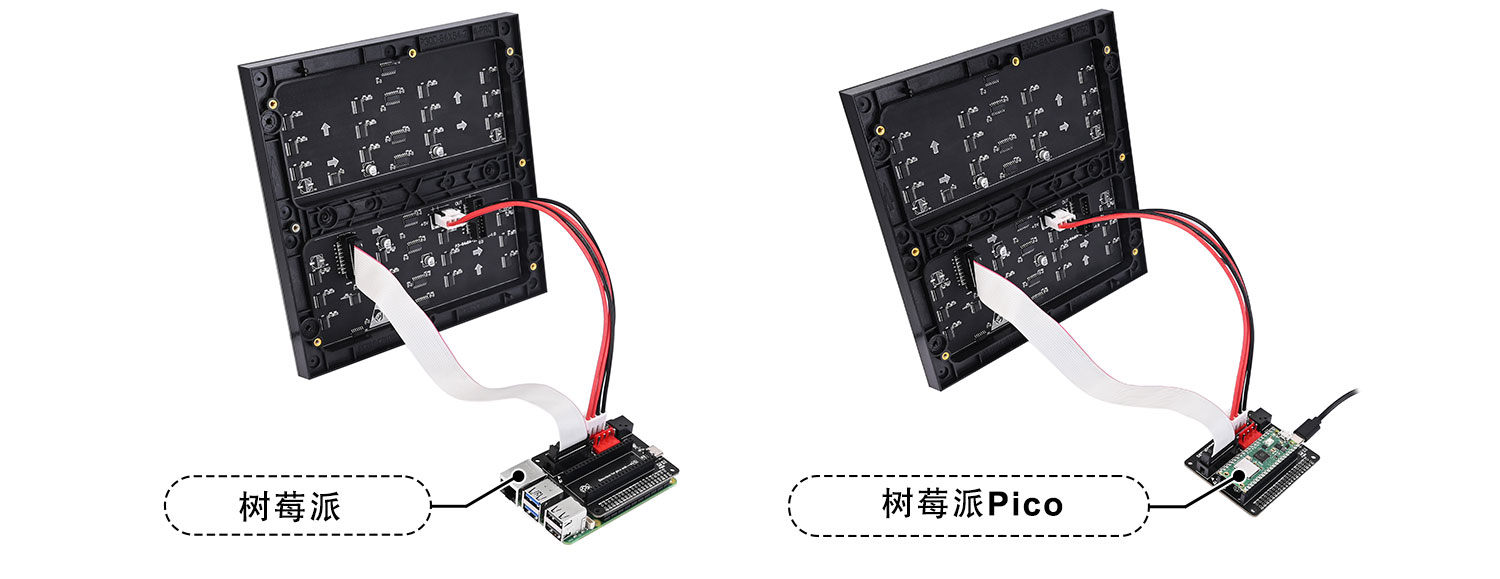

1、与树莓派及 RGB LED 点阵屏的接线说明

上电前请务必检查电源接线是否正确，防止反接或短路；设备工作时请勿带电插拔电源或信号线。

请勿在产品工作时用双手直接接触核心元器件，注意防静电措施，以免损坏产品。

2、与 Raspberry Pi Pico 及 RGB LED 点阵屏的接线说明

上电前请务必检查电源接线是否正确，防止反接或短路；设备工作时请勿带电插拔电源或信号线。

请勿在产品工作时用双手直接接触核心元器件，注意防静电措施，以免损坏产品。

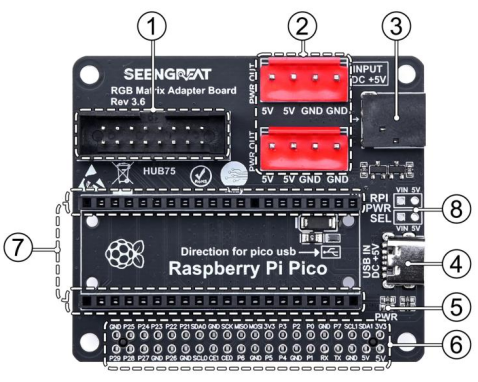

六、接口与功能说明



①HUB75 接口；

②2 组 VH-4P RGB LED 点阵屏电源输出接口；

③DC-044 5V 电源输入接口；

④USB TYPE-C 5V 电源输入接口；

⑤电源指示灯（Power Indicator）；

⑥树莓派 40Pin GPIO 接口；

⑦Raspberry Pi Pico 接口；

⑧树莓派 5V 供电 0R 电阻（可用于选择是否通过板卡给树莓派供电）。



七、HUB75 接口引脚定义（对应树莓派 40Pin GPIO）

标记 Mark

引脚功能说明

对应 BCM 管脚号

标记 Mark

引脚功能说明

对应 BCM 管脚号

B1

R 高位数据信号

BCM 11

G1

G 高位数据信号

BCM 27

B1

B 高位数据信号

BCM 7

GND

地（Ground）

GND

R2

R 低位数据信号

BCM 8

G2

G 低位数据信号

BCM 9

B2

B 低位数据信号

BCM 10

E

行选择 E

BCM 15

A

行选择 A

BCM 22

 B

行选择 B

BCM 23

C

行选择 C

BCM 24

 D

行选择 D

BCM 25

CLK

时钟输入 Clock

BCM 17

LAT

锁存信号 Latch

BCM 4

OE

输出使能 Output Enable

BCM 18

GND

地（Ground）

GND

八、HUB75 接口引脚定义（对应 Raspberry Pi Pico）

标记 Mark

引脚功能说明

Pico 管脚

标记 Mark

引脚功能说明

Pico 管脚

R1

R1

R 高位数据信号

GP02

G1

G 高位数据信号

GP03

B1

B 高位数据信号

GP04

GND

地（Ground）

GND

R2

R 低位数据信号

GP05

G2

G 低位数据信号

GP08

B2

B 低位数据信号

GP09

E

行选择 E

GP22

A

行选择 A

GP10

B

行选择 B

GP16

C

行选择 C

GP18

D

行选择 D

GP20

CLK

时钟输入 Clock

GP11

LAT

锁存信号 Latch

GP12

OE

输出使能 Output Enable

GP13

GND

地（Ground）

GND

九、使用与散热建议

通常，在将 RGB Matrix Adapter Board 与树莓派同时使用时，由于叠加安装、点阵屏长时间高亮显示等原因，树莓派主板的整体功耗和温度都会有所上升。为了保证系统长期稳定运行，建议：

  • 为树莓派的处理器配备合适的散热片或主动散热装置（如风扇）；
  • 尽量保证树莓派和适配板工作在良好的通风环境中；
  • 避免在高温、密闭或强电磁干扰环境下长时间满负载运行。

十、售后与技术支持

感谢您选择 Shengui Technology Co., Ltd. 的产品。

如需获取本产品的更多信息或相关资料，请访问：

官网：www.seengreat.com

如果您有创意产品或项目想法，也欢迎给我们发送邮件，也许我们可以进一步合作。

联系邮箱：contact@seengreat.com
