Pico Expansion Mini
专为 Raspberry Pi Pico 设计的扩展板，提供广泛的接口和更大的可能性
该开发板与 Raspberry Pi Pico 系列完全兼容，并具有广泛的资源模块和扩展 I/O 端口。它包括一个DS1302实时时钟模块、一个全彩RGB LED模块、一个麦克风模块、一个音频模块、一个扬声器模块、一个SD卡模块、两个功能按钮和六个Grove I/O连接器。此外，它还支持锂电池充电，允许通过单根数据线进行 Pico 到 PC 的通信和电池充电。
我们提供针对板上的资源模块量身定制的示例程序。
Ⅰ 产品特点
- 丰富的资源模块和扩展的I/O端口
- 为开发板模块提供的示例程序
- 透明工作状态：每个GPIO端口都有一个指示灯LED，使用时会亮起
- 内置锂电池充电功能;一根Type-C电缆即可与计算机通信和电池充电
Ⅱ 产品规格
|
电源电压 |
5V（由Pico提供） |
|
尺寸 |
92.2mm（长）×66.6mm（宽） |

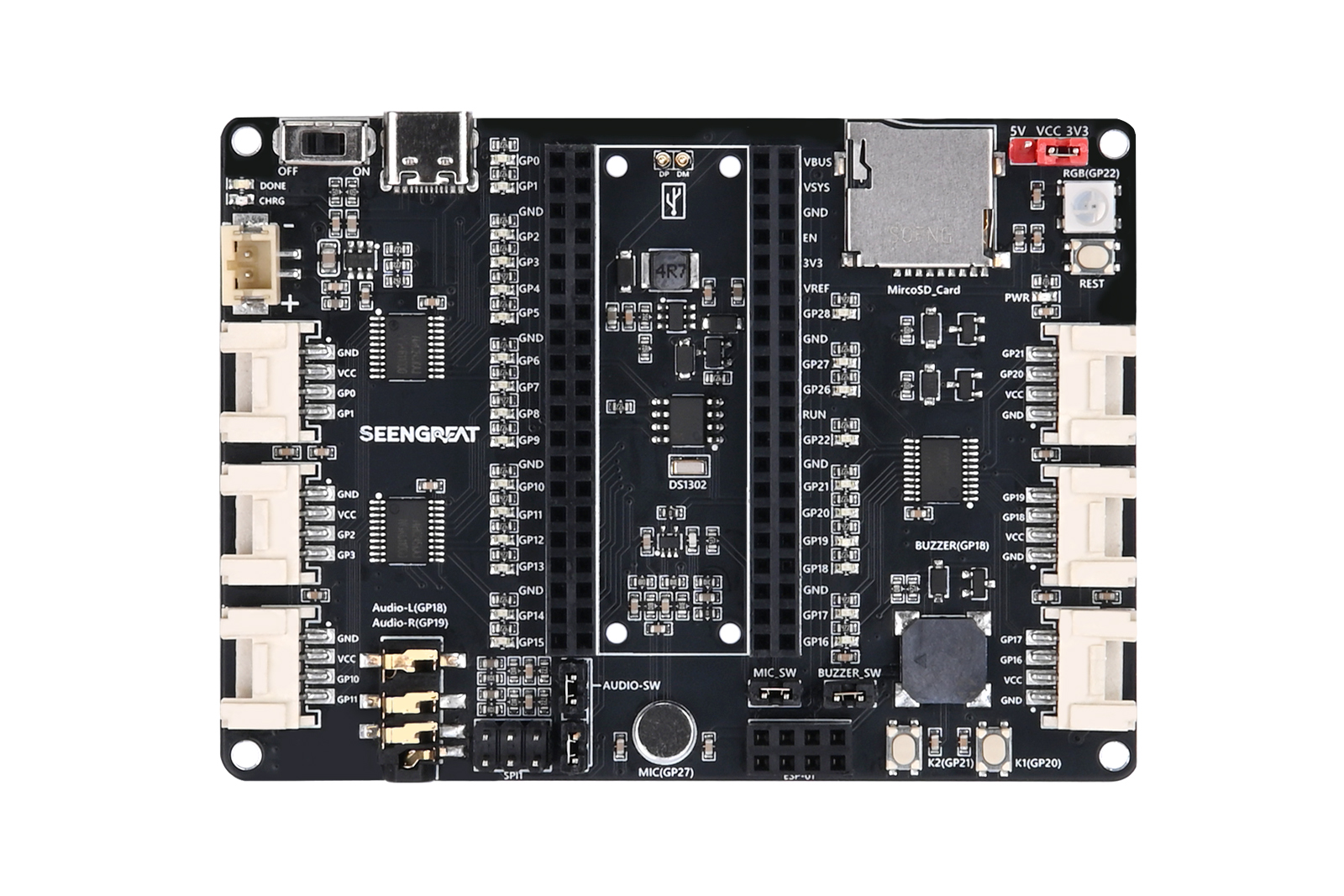

①电池开关 ②电池充电指示灯 ③3.7V锂电池PH2.0-2P连接器 ④&⑮3.7V锂电池PH2.0-2P连接器
⑤M2.5安装孔 ⑥&⑧音频连接器&音频引脚选择跳线 ⑦SPI1接头 ⑨&⑩麦克风&麦克风引脚选择跳线
⑪兼容ESP-01模块（2x3P母头） ⑫&⑭蜂鸣器引脚选择跳线和蜂鸣器 ⑬两个按钮 ⑯电源指示灯
⑰复位按钮 ⑱全彩RGB LED ⑲3V3 & 5V 引脚选择跳线 ⑳TF 卡插槽 ㉑IO 状态指示灯 LED ㉒DS1302
㉓弹簧插针 ㉔Type-C连接器 ㉕8P显示接头连接器 ㉖AT24C32
Ⅲ 附录
3.1 预防措施
- 在通电状态下，不要插拔模块。
- 遵循产品上提供的所有警告和指南。
- 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
- 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
- 不要在多尘或肮脏的环境中使用或存放产品。
- 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
- 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
- 不要使用有机溶剂或腐蚀性液体清洁产品。
- 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
3.2 锂电池注意事项
- 如果产品没有配备电池，客户应根据产品说明书中对电池的描述选择从正规厂家购买锂电池，使用前请仔细阅读电池厂家手册，确保与购买的产品模块兼容，观察电池极性，了解电池使用环境， 并记住电池寿命;
- 使用电池前，请检查产品与电池接触部位是否清洁，必要时用广告擦拭amp 布，干燥后按正确的极性方向放入电池座;
- 儿童不得在没有成人监督的情况下更换电池;
- 不要混用新旧电池或不同类型的电池，尤其是干电池和充电电池;
- 请勿使充电电池短路，否则会损坏电池，并会发热并使电池烧毁;
- 不要拆卸电池，或尝试用尖锐物体刺穿电池，因为电池内部的电解液会伤害您的皮肤和衣服;
- 使用本产品后请关闭电源输出，避免过热和火灾;
- 不能反向充电，反向充电相当于过放电，过放会使电池内部发生不良反应并导致电池严重损坏，产生大量气体，可能使充电电池发生化学泄漏;
- 电池应存放在阴凉干燥处，避免阳光直射，也不能与金属物体混用，包裹在外面的绝缘膜不得随意撕掉，绝缘膜被剥掉的电池与金属物体混入，可能导致电池短路，导致漏液、放电、 爆炸、火灾和人身伤害;如果电池长时间不使用，应在电池耗尽后保存，每3个月取出充放电一次。
3.3 维修
- 地址：广西壮族自治区桂林市七星区漓江花园19栋
- 联系人：售后维修部
技术支持
技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，
下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com
感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
