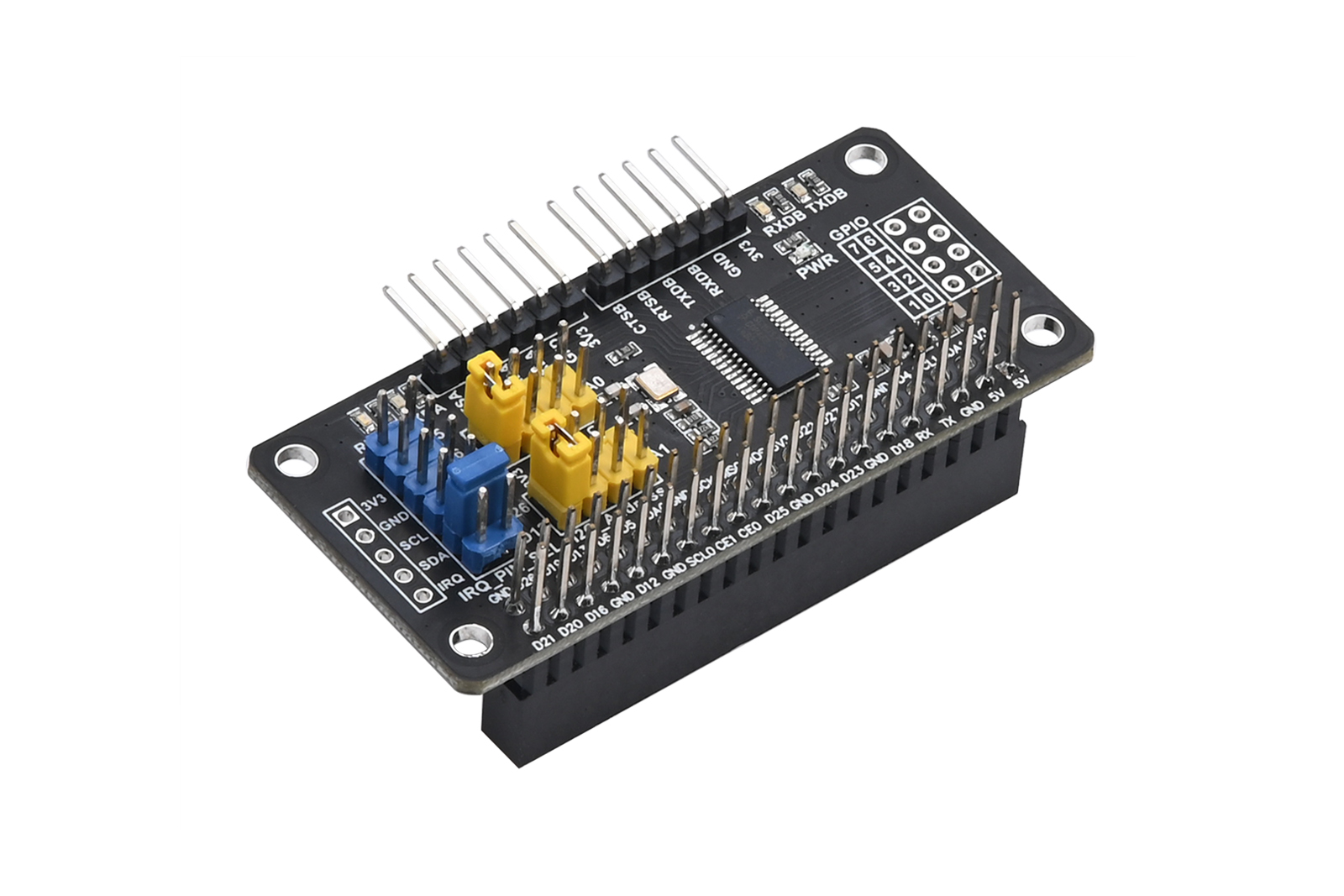

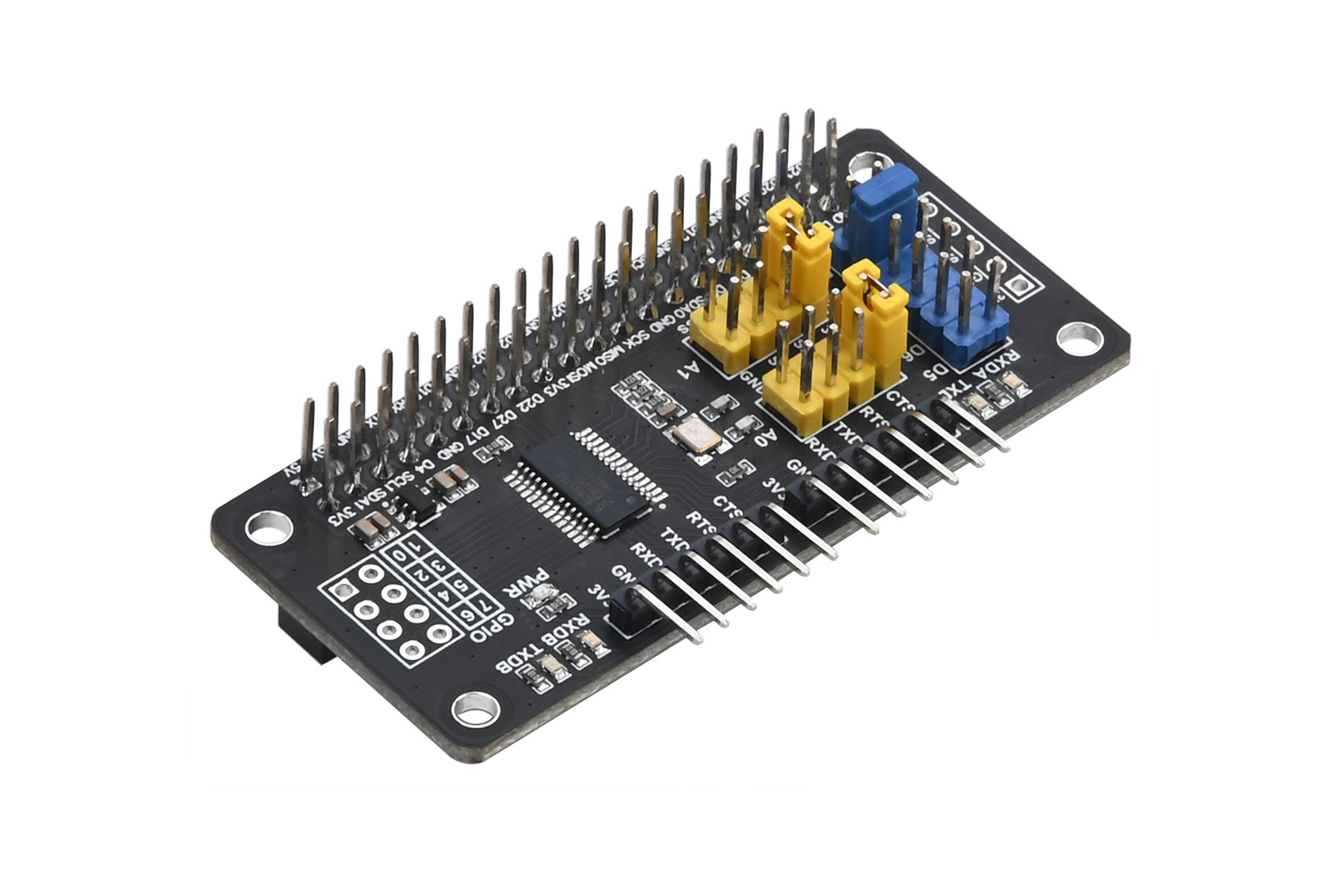

用于 Raspberry Pi 的串行扩展 HAT

板载SC16IS752，扩展 2 个串行端口和 8 个 GPIO

基于树莓派40P接口排针设计，适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B，采用SC16IS752芯片方案，可以同时扩展两路串口和8个GPIO。I2C地址的设置和中断引脚的选择均采用跳线帽设计，用户使用方便。



产品特性

  • 板载SC16IS752，可通过I2C扩展2路串口和8个可编程IO，不占用额外管脚
  • 通过改变地址跳线可同时接入多达16个模块，即扩展出32路串口
  • 板载串口发送和接收指示灯，方便查看串口的工作状态
  • 预留I2C控制接口，方便接入其他主控板



产品参数

供电电压

3.3V or 5V

逻辑电压

3.3V

扩展芯片

SC16IS752

接口协议

I2C



专为适合 Raspberry Pi 40 引脚连接器布局而设计





板载SC16IS752

可通过I2C扩展2个串口和8个可编程IO，不占用多余引脚







多个板载指示灯，方便查看扩展串口的工作状态





接口定义

①I2C控制接口预留焊盘 ②中断引脚选择③串口A数据收发指示灯 ④串口A排针 ⑤I2C地址A0设置 ⑥I2C地址A1设置

⑦串口B排针 ⑧电源指示灯 ⑨串口B数据收发指示灯 ⑩GPIO端口预留焊盘 ⑪树莓派40P排母



尺寸



包装内容

  1. 串行扩展模块 x 1
  2. 配件包







WIKI

https://c1049782419roa.scd.hkwezhan.cn/PrevNewsContentPage/1073736?_ptk=100000005F3FBD134A1F875DEA2433CB887870147604D2A1F4376B0191867D8E55A4CD57

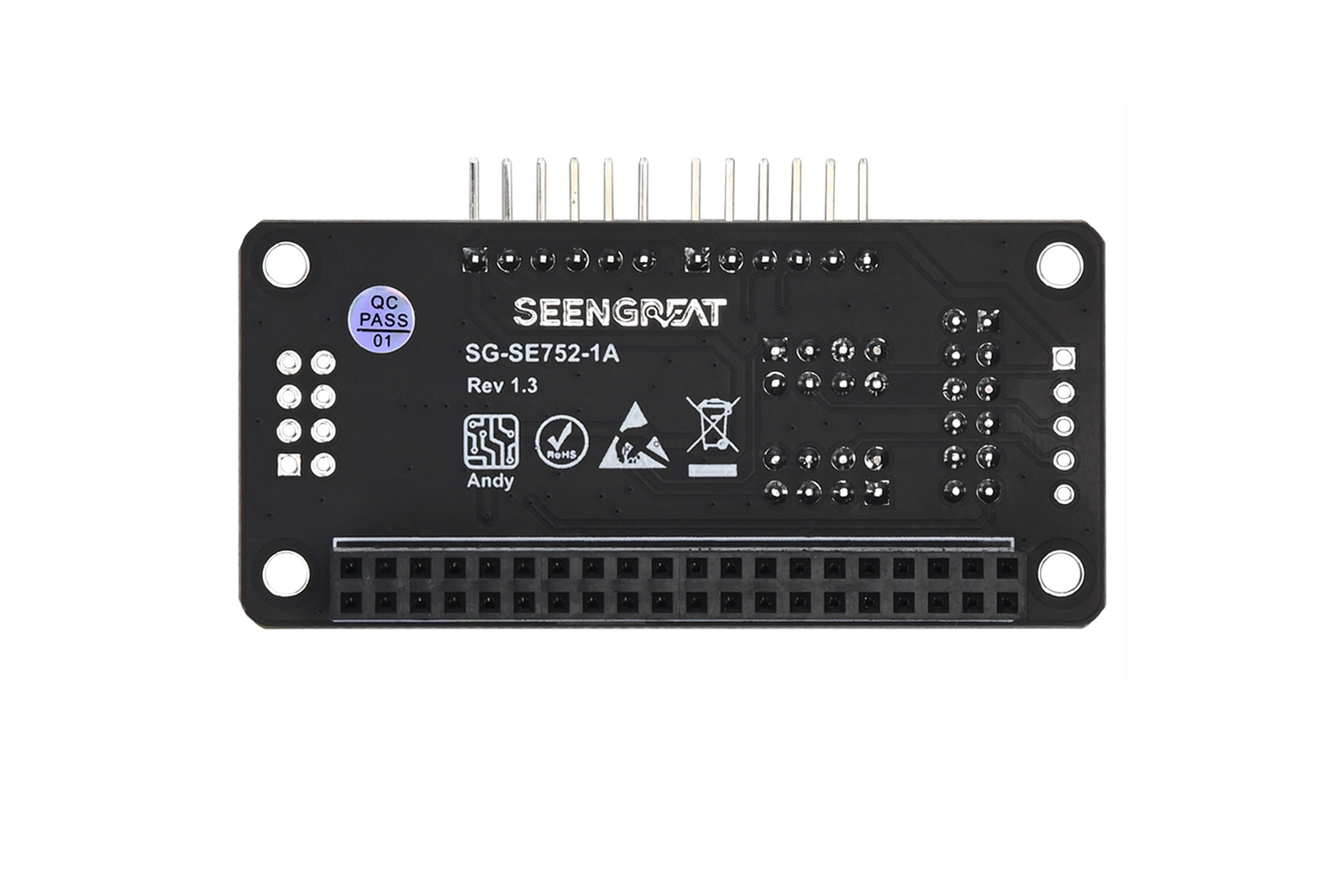

型号   SG SE752 1A
SKU   220597
品牌   SEENGREAT
