RGB matrix p2.5-64x32

一、说明

1.1、产品概述

RGB Matrix P2.5-64x32板载2048颗全彩LED，该屏幕LED点间距为2.5mm，支持Raspberry Pi开发板使用。该产品具有配套的开源例程，适合电子创客及相关学习者进行学习或DIY。

二、使用

三、资料路径

四、相关链接



6.1、产品注意事项与维修

6.1.1、注意事项
•请勿带电插拔模块！
•请遵循所有标注在产品上的警示和指引信息。
•请保持本产品干燥。如果不慎被任何液体泼溅或浸润，请立刻断电并充分晾干。
•请注意本产品使用环境中的通风散热，避免温度过高造成元器件损坏。
•请勿在多尘、脏乱的环境中使用或存放本产品。
•请勿在冷热交替环境中使用本产品，避免结露损坏本产品上的元器件。
•请勿粗暴对待本产品，跌落、敲打或剧烈晃动都可能损坏线路及元器件。
•请勿使用有机溶剂或腐蚀性液体清洗本产品。
•请勿自行修理、拆卸本公司产品，如产品出现故障请及时联系本公司进行维修。 擅自维修可能损坏本产品，由此造成的损坏将不予以保修。


6.1.2、维修
•地 址：广西桂林市七星区朝阳路信息产业园D-10-2号民华科技信息孵化基地9号楼9#-211房 广西桂林市深桂科技有限公司售后维修部
•联 系 人：售后维修部
•电话：0773-2608835

1.2、产品特性
• 板载64*32＝2048颗全彩LED
• 2.5mm点距，可显示文字、动画、彩图
• 板载2个HUB75接口，分别用于信号输入与输出，可级联多屏
• 可用于 Raspberry Pi开发板的开源教程

1.3、产品参数



尺寸

160mm(长)*80mm(宽)*15mm(高)

分辨率

64*32

像素点间距

2.5mm

像素点组成

1R1G1B

可视角度

≥160°

信号接口

HUB75

控制方式

同步

驱动方式

1/16扫

供电电压

5V/4A

电源接口

VH4插座

2.2、demo使用
本显示屏使用github上的开源代码进行演示，打开树莓派终端，然后依次输入以下命令：
sudo git clone https://github.com/hzeller/rpi-rgb-led-matrix
cd rpi-rgb-led-matrix
sudo make
cd examples-api-use
sudo ./demo -D 9 --led-rows=32 --led-cols=64
关于demo的更多细节请仔细阅读README.md文件内容。

2.1、硬件接口配置说明

本产品主要搭配树莓派主板使用，点阵屏的信号输入输出接口为HUB75，接口的定义如下图所示：

五、常见问题





六、附录:

6.2、技术支持

技术支持时间：上午9：30-11：30，下午13：30－17：30
电话：
邮箱：
微信：

2.3、demo使用注意事项

1、关闭板载音频
/boot/config.txt 中相关内容修改为dtparam=audio=off，因为板载音频与RGB-Matrix 需要的时序电路冲突。
2、不要运行任何与 GPIO 引脚并行的程序。
3、关闭1线接口：raspi-config -> Interface Options -> 1-Wire

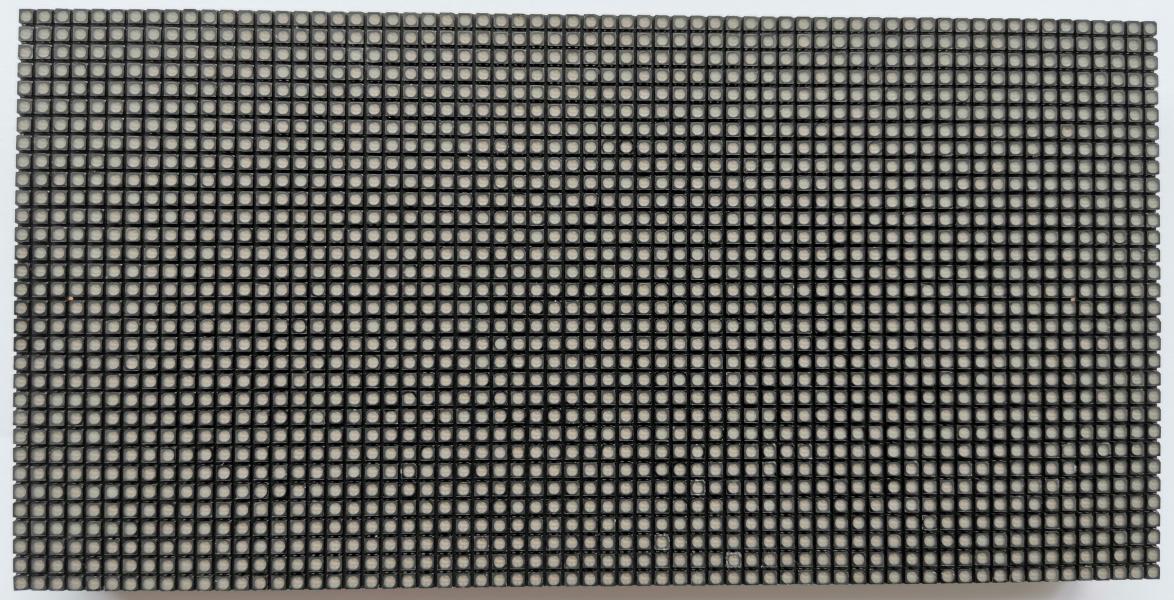

图1-1产品

1.4、产品尺寸

160mm(长)*80mm(宽)*15mm(高)

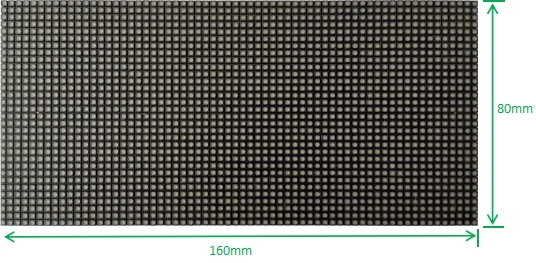

图1-2 显示屏尺寸图

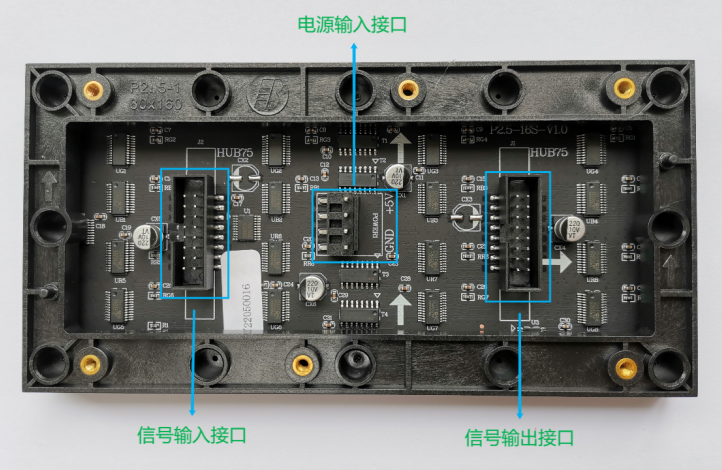

图2-1 接口示意图

图2-2 HUB75接口

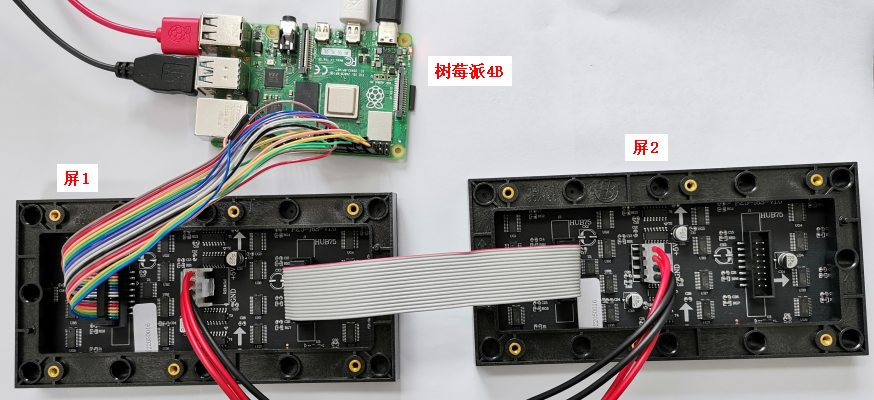

树莓派扩展接口与点阵屏的信号输入接口进行连接，接线示意图如图2-3所示，如果用户只连接一个屏时，则只需将树莓派连接屏1，如需级联则再连接屏2或更多。

图2-3 接线示意图

树莓派与点阵屏信号输入接口接线引脚定义：



标号

引脚描述

BCM编码

标号

引脚描述

BCM编码

R1

高位R数据

11

G1

高位G数据

27

B1

高位B数据

7

GND

电源地

GND

R2

低位R数据

8

G2

低位G数据

9

B2

低位B数据

10

E

地址通道E

15

A

地址通道A

22

B

地址通道B

23

C

地址通道C

24

D

地址通道D

25

CLK

数据时钟

17

LAT

数据锁存

4

OE

输出使能

18

GND

电源地

GND



表2-1 接线引脚定义
